Создание нового формата карты нормы внесения
Создание нового формата необходимо, если вы импортируете карту нормы внесения, строение которой неизвестно программному обеспечению.
Форматы сохраняются непосредственно во внутренней памяти терминала. Их необходимо отдельно создавать на каждом терминале.

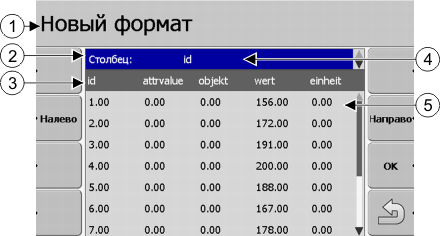

Шаблон "Новый формат"
 1
Название шаблона
 4
Название выбранной колонки
 2
Поле для выбора колонки
 5
Данные в таблице
Данные взяты из файла shp
 3
Заголовки таблицы
Заголовки таблицы определяются при создании карты нормы внесения с помощью программного обеспечения ПК.





Элементы управления


Элемент управления
Функция
 Drehrad drehen
Выбор названия колонки
Влево
Прокручивание влево, если размер таблицы больше экрана.
Вправо
Прокручивание вправо, если размер таблицы больше экрана.
ОК
Подтверждение выбора


Порядок действий



Действия для создания нового формата карты нормы внесения:
þ
Вы выбрали карту нормы внесения.
þ
Вызван шаблон "Выбрать формат".
1.
Нажмите "Новый".
⇨
Появляется следующий шаблон: "Новый формат"
2.
 Drehrad drehen - В строке "Солбец" выберите название колонки, которая содержит нужные значения.
3.
Подтвердите выбор, нажав "ОК".
⇨
Появляется следующий шаблон: "Имя формата"
4.
Введите имя нового формата.
⇨
Появляется следующий шаблон: "Элемент"
5.
Выберите единицу измерения, в которой определены значения на карте нормы внесения.
6.
- Нажмите "ОК".
⇨
Появляется следующий шаблон: "Выбрать формат".
⇨
Имя нового формата появляется в строке "Формат".
7.
- Нажмите "ОК".
⇨
Выполняется загрузка карты нормы внесения. Этот процесс может занять больше времени, если применяемая карта нормы внесения большая.
⇨
Появляется следующий шаблон: "Карты нормы внесения"
