Экран функции Lightbar в графическом режиме

MA_Bildschirm Lightbar Grafisch Abweichung

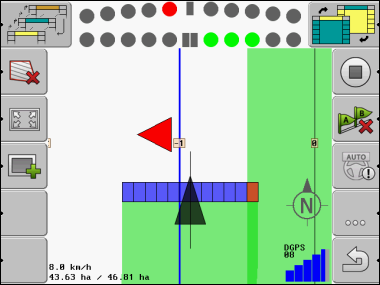

Экран функции Lightbar – графический режим

Экран функции Lightbar состоит в графическом режиме из двух балок:

▪: Внизу отображается текущее отклонение от направляющей линии.

▪: Вверху отображается отклонение на определенном удалении. См. параметр "Предварительный просмотр".

Каждый круг обозначает определенное отклонение в сантиметрах. См. параметр "Чувствительность"

Так как угол движения может колебаться по техническим причинам, для индикации в балке предварительного просмотра используется двойное значение чувствительности.

Цель руления заключается в том, чтобы всегда горели только центральные четырехугольники.
