Registrar o limite do campo ao contornar o campo
Para registrar o limite do campo diretamente no terminal você deve contornar o campo. Quanto maior a precisão ao contornar, tanto mais precisas serão comutadas as seções na área limite.
A precisão do sinal GPS é muito importante:
- ▪
- Quando você tiver possibilidade, use um sinal GPS tão preciso quanto possível, por exemplo, RTK.
- ▪
- Quando você trabalhar com DGPS, calibre o sinal GPS a cada 15 minutos. Para fazer isso, interrompa o registro (símbolo
) e se desloque ao ponto de referência. Após a calibração desloque-se novamente ao local onde você interrompeu o contorno.
Processo básico - sem controlador de trabalho ISOBUS e sem SECTION-Control
Procedimento
Assim você contorna o campo, quando trabalhar sem um controlador de trabalho ISOBUS e sem SECTION-Control:
- þ
- o Parâmetro "SECTION-Control" está desativado.
- þ
- Você escolheu um perfil de máquina que combina com o seu veículo.
- 1.

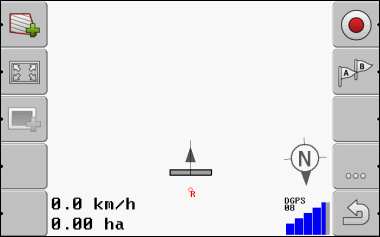

- Inicie uma nova navegação.
- 2.
- Caso você trabalhe sem RTK, defina o ponto de referência ou calibre o sinal GPS.
- 3.
- Aperte o símbolo de função, para comunicar ao terminal que o implemento de trabalho está funcionando. Se no implemento de trabalho (ou no trator) estiver montado um sensor de posição de trabalho que está configurado no perfil da máquina, então este símbolo não aparecerá. Neste caso o terminal reconhecerá automaticamente que o implemento de trabalho está funcionando.
- 4.
- Ligue o implemento de trabalho ou coloque-o em posição de trabalho.
- 5.
- Circunde o campo. Então tente deslocar a parte externa do implemento de trabalho diretamente para a borda do campo. Caso você verifique que a largura de trabalho seja diferente do que a largura do implemento de trabalho, pare e corrija o parâmetro "Largura de trabalho" nos perfis da máquina. Pelo tempo do contorno do campo você pode ajustar o parâmetro um pouco maior e então se deslocar a uma distância constante da borda do campo.
- ⇨

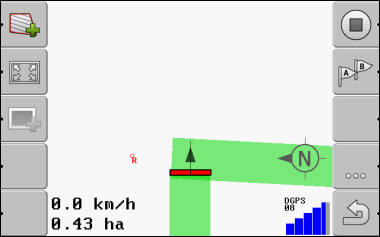

- Depois dos primeiros centímetros, você verá que a superfície atrás do símbolo do veículo é marcada em verde na tela. A cor verde marca a superfície cultivada:
- 6.
- Contorne todo o campo.
- 7.
- Pare quando você tiver contornado o campo.
- 8.
- Aperte este símbolo de função para marcar o limite do campo em volta da superfície marcada em verde.
- ⇨
- Na tela de navegação desenha-se uma linha vermelha ao redor do campo. Este é o limite do campo.
- ⇨
- Na área do contador aparecerá agora a área calculada do campo.
- ⇨
- Como você se encontra próximo ao limite do campo, o terminal começa a apitar e na tela aparecerá o aviso "Limite do campo".
Assim você pode salvar o limite do campo identificado.
Contorno do campo com SECTION-Control
Caso você trabalhe com SECTION-Control, proceda exatamente como foi descrito no processo básico.
Importante:
- ▪
- O controlador de trabalho ISOBUS deve estar conectado.
- ▪
- Antes da identificação do limite do campo, ative o parâmetro "SECTION-Control" nas ajustes.
- ▪
- Os símbolos de função e serão substituídos por este símbolo
. No passo 3 deste processo básico você deve então ativar o modo automático do SECTION-Control. A superfície cultivada é marcada automaticamente, assim que o implemento de trabalho esteja funcionando.
Contorno do campo com um trator, quad ou outro veículo sem implemento de trabalho
Em muitos casos é vantajoso contornar o campo com um veículo que não está puxando um implemento de trabalho.
Importante:
- ▪
- Você precisa montar o terminal e o receptor GPS no veículo.
- ▪
- Você precisa de um perfil de máquina para o veículo quad. Então informe com muita precisão a posição do receptor GPS e a largura de trabalho.
- ▪
- A metade da largura de trabalho corresponde à distância do meio do veículo até o limite do campo. Mantenha esta distância durante todo o contorno do campo.
