Informações na máscara de trabalho

Assim que você iniciar a navegação aparecerá a máscara de trabalho. A partir dali você poderá executar todas as demais tarefas necessárias durante os trabalhos no campo.

As informações, que são mostradas na tela de trabalho, são diferentes, conforme o parâmetro SECTION-Control estiver configurado para "Sim" ou para "Não".

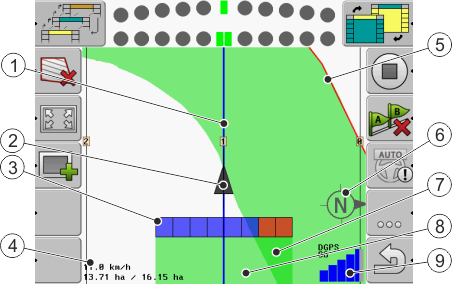

Arbeitsmaske, wenn SECTION-Control deaktiviert ist

Tela de trabalho, quando o SECTION-Control está desativado

	Linhas guias		Limite do campo
	Posição do receptor GPS		Bússola
	Barra de trabalho		Áreas duplamente percorridas e cultivadas
	Contador e informações de status		Superfícies percorridas e cultivadas
			Status da conexão GPS

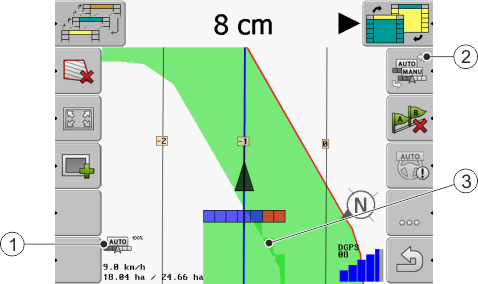

Arbeitsmaske, wenn SECTION-Control aktiviert ist

Alterações na tela de trabalho, quando o SECTION-Control está ativado.

	Contador e informações de status		A cor escura indica somente áreas duplamente cultivadas
	Símbolo de função para a troca do modo de trabalho

Linhas guias

As linhas guias são linhas auxiliares, que auxiliam a condução paralela.

Existem três tipos de linhas guias:

▪: Linha AB - Esta é a primeira linha guia. Na tela ela está sempre marcada com as letras A e B.

▪: Linha guia ativa - Essa é a linha guia,que o veículo está seguindo no momento Ela está marcada em azul.

▪: Linhas guias não ativas - Linhas guias que não estão ativas.

Posição do receptor GPS

O centro da seta cinza sobre a barra de trabalho corresponde à posição do receptor GPS.

Barra de trabalho

A barra de trabalho simboliza o aparelho agrícola. Ela é composta por vários retângulos. Cada retângulo corresponde a uma seção. A cor dos retângulos pode mudar durante a tarefa.

Ver também: Usar SECTION-View

Contador e informações de status

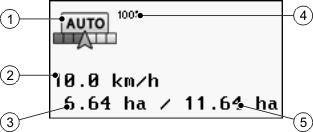

Informações no contador de operações

	Modos de trabalho do SECTION-Control		Mostrador de grau de sobreposição
	Velocidade atual A velocidade é determinada pela posição GPS e pode ser outra, com a velocidade no controlador.		Superfície total do campo dentro dos limites do campo. Apenas quando você tiver registrado os limites do campo
	Contador de superfície - Também para a superfície trabalhada, se os limites do campo tiverem sido registrados. - Superfícies já trabalhadas, se os limites do campo não tiverem sido registrados.

Limite do campo

O limite do campo fornece ao software as posições exatas dos campos e serve como guia para o cálculo da superfície total do campo.

Superfícies percorridas e cultivadas

As superfícies atrás do símbolo da máquina estão marcadas com cor verde. A cor verde pode ter o seguinte significado, de acordo com a configuração:

▪: Superfícies percorridas

: Se se utilizar apenas TRACK-Leader, é marcada a superfície percorrida. Ela está marcada, independentemente do fato de a máquina ter cultivado ou não a superfície quando a percorreu.

▪: Superfícies cultivadas

: Se se utilizar SECTION-Control, as superfícies cultivadas serão marcadas. Ao contrário disso, as superfícies percorridas mas não cultivadas pela máquina não serão marcadas.

Se desejar que o software marque em verde apenas as superfícies cultivadas, você deverá fazer o seguinte:

▪: Ative SECTION-Control

▪: Monte e ative o sensor da posição operacional

: O sensor da posição operacional reconhece que um aparelho agrícola está ligado em posição operacional e transmite esta informação ao terminal.

Status da conexão GPS

Exibe o status da conexão DGPS.

Ver também: Testar a qualidade do sinal DGPS
