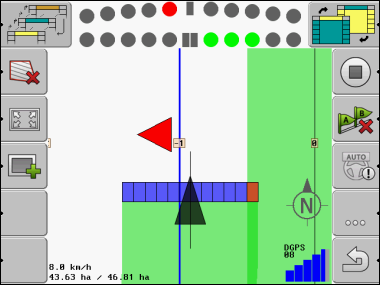

LightBar da tela no modo gráfico
A LightBar da tela no modo gráfico é composta de duas barras:
- ▪
- Embaixo exibe-se o desvio atual da linha guia.
- ▪
- Em cima exibe-se o desvio em uma determinada distância. Veja o parâmetro "Previsão“.
Cada círculo representa um determinado desvio em centímetros. Veja o parâmetro "Sensibilidade“.
Como o ângulo do avanço pode oscilar um pouco por razões técnicas, para visualizar em colunas de previsão usa-se o valor duplo para a sensibilidade.
O objetivo da direção é que só os quadrados centrais estejam sempre iluminados.
