Információk a munkamaszkban

Amint elindítja a navigációt, megjelenik a munkamaszk. Innen minden további feladatot el tud végezni, melyekre a művelés során szükséges van.

A munkamaszkon megjelenő információk aszerint különböznek egymástól, hogy a SECTION-Control "igen"-re vagy "nem"-re van-e állítva.

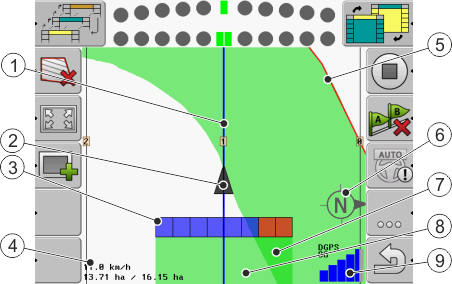

Arbeitsmaske, wenn SECTION-Control deaktiviert ist

Munkamaszk, ha a SECTION-Control ki van kapcsolva

	Vezérnyomok		Táblahatár
	A GPS vevő pozíciója		Iránytű
	Munkaoszlop		Kétszer bejárt és megmunkált területek
	Számláló és státuszinformációk		Bejárt és megmunkált táblák
			A GPS-kapcsolat státusza

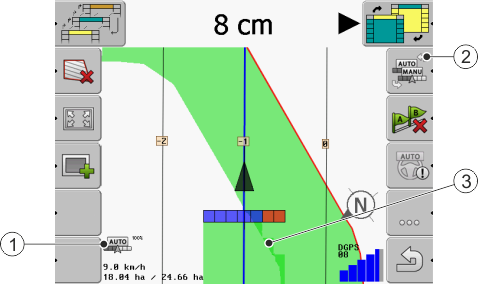

Arbeitsmaske, wenn SECTION-Control aktiviert ist

Módosítások a munkamaszkon, ha a SECTION-Control aktiválva van

	Számláló és státuszinformációk		A sötét szín csak a kétszer megmunkált területeket jelöli
	Funkciós szimbólum a munkamód átváltásához

Vezetővonalak

A vezetővonalak olyan segédvonalak, amelyek segítik a vezetőt a párhuzamos haladásban.

A vezetővonalak három típusa áll rendelkezésre:

▪: AB-vonal - Ez az első vezetővonal A képernyőn mindig A és B betűvel jelölve.

▪: Aktivált vezetővonal- az a vezetővonal, amelyet a jármű éppen követ. Kékkel jelölve.

▪: Nem aktivált vezetővonal - azok a vezetővonalak, amelyek nem aktívak.

A GPS-vevő pozíciója

A szürke nyíl közepe a munkagépet jelölő sáv fölött a GPS-vevő pozíciójának felel meg.

Munkagépet jelölő sáv

A munkagépet jelölő sáv szimbolizálja a mezőgazdasági gépet. Több négyszögből áll. Minden négyszög egy szakasznak felel meg. Munka közben a négyszögek színe változhat.

Lásd még: A SECTION-View használata

Számláló és státuszinformációk

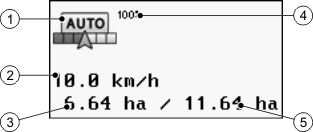

Információk a számláló tartományban

	SECTION-Control modul munkamódja		Beállított átfedési szög
	Aktuális sebesség A program a GPS pozíciója alapján határozza meg a sebességet és ez az érték eltérhet a munkaszámlálóban megadott sebességtől.		A tábla teljes felülete a táblahatárokon belül. Csak ha rögzítette a táblahatárt.
	Területszámláló - még megmunkálandó felület, ha rögzítette a táblahatárt. - már megmunkált terület, ha nem rögzítette a táblahatárt.

Területhatár

A Területhatár közli a szoftverrel a terület pontos pozícióját, és alapul szolgál a terület összterületének kiszámításához.

Bejárt és megmunkált területek

A gépet jelölő ikon mögötti területek zöld színnel vannak jelölve. A zöld szín itt a konfigurációtól függően az alábbiakat jelentheti:

▪: Bejárt területek

: Ha csak a TRACK-Leader programot használja, akkor az csak a bejárt területet jelöli. Méghozzá függetlenül attól, hogy a gép a terület bejárásakor megmunkálta-e azt vagy sem.

▪: Megmunkált területek

: Ha a SECTION-Control programot használja, akkor az jelöli a megmunkált területeket. A gép által bejárt, ám nem megmunkált területeket azonban nem jelöli.

Ha azt szeretné, hogy a szoftver csak a megmunkált területeket jelölje zölddel, akkor az alábbiakat kell tennie:

▪: SECTION-Control aktiválása

vagy

▪: Munkahelyzet-szenzor felszerelése és aktiválása

: A munkahelyzet-szenzor felismeri, egy mezőgazdasági gép munkahelyzetben van, és ezt az információt a terminálhoz továbbítja.

A GPS-kapcsolat státusza

Kijelzi a DGPS-kapcsolat állapotát.

Lásd még: A DGPS-jel minőségének ellenőrzése
