Párhuzamos vezetés a TRACK-Leader segítségévelA fordulósáv megmunkálása


A fordulósáv megmunkálása

A fordulósávban kitűzhet olyan vezetővonalakat, melyek a terület körül körbevezetnek.


Előnyök:
▪
A fordulósávot a terület belseje után tudja megmunkálni. Így a fordulósáv megmunkálása után nem maradnak permetezőszer maradványok a kerekeken.
▪
A SECTION-Control kikapcsolja azokat a szakaszokat, amelyek a terület megmunkálása közben a fordulósáv részre esnek.


Korlátozások:
▪
A fordulósáv megmunkálásakor a TRACK-Leader TOP automata kormányzás nem használható. A vezetőnek mindig manuálisan kell vezérelnie a gépet.


Funkciós szimbólum
Alternatív funkciós szimbólum
A szoftver állapota, ha a szimbólum megjelenik
Ez történik, ha megnyomja a szimbólum melletti funkciós gombot
 FS_HEADLAND-Control - Feldgrenze fehlt
 FS_Alt_HEADLAND-Control - Feldgrenze fehlt
A táblahatár még nem lett rögzítve.
Ez nem nyomható meg.
 FS_HEADLAND-Control aktivieren
 FS_Alt_HEADLAND-Control aktivieren
Fordulósáv nincs aktiválva.
Csak a táblahatár meghatározásakor jelenik meg.
Behív egy olyan maszkot, ahol definiálni tudja a fordulósávot.
 FS_HEADLAND-Control - Im Vorgewende arbeiten
 FS_Alt_HEADLAND-Control - Im Vorgewende arbeiten
Most feldolgozhatja a tábla belsejét.
A SECTION-Control a tábla belsejét dolgozza fel. A munkaszélességek a fordulósávba való átmenetkor lekapcsolnak.
Az egyenes vezetés a tábla belsejében aktiválva van.
A fordulósávban vezérnyomok jelennek meg.
 FS_HEADLAND-Control - Ausbringung im Vorgewende sperren
 FS_Alt_HEADLAND-Control - Ausbringung im Vorgewende sperren
Most feldolgozhatja a fordulósávot.
Az egyenes vezetés a tábla belsejében aktiválódik.
Tartsa három másodpercig lenyomva a műveleti gombot a fordulósáv törléséhez.



Paraméterek



A következő paramétereket kell beállítania:

▪
"Fordulósáv szélessége“

Adja meg itt, hogy a fordulósáv milyen széles legyen. Alapértékként megadhatja a legszélesebb munkagép munkaszélességét, például a szántóföldi permetezőgépét.


▪
"Vezetővonal-távolság"

Adja meg itt, hogy a vezetővonalak milyen távolságban legyenek egymástól. Ez általában a használt munkagép munkaszélességének felel meg.


▪

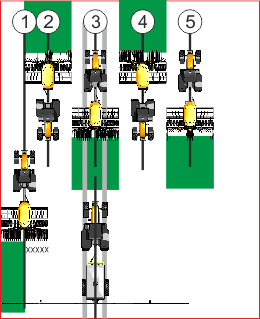

"Féloldali mód“

Ez a paraméter csak a vetőgépekre vonatkozik.

Állítsa a paramétert "igen"-re, ha a vetőgéppel a szántóföldi permetező számára művelőutat akar kialakítani, és mindkét utat egy menetben szeretné kijelölni.

Ebben a módban a vezetővonalak kijelölése úgy történik, hogy a vetőgép az első vagy a második menetben csak fél munkaszélességgel tud dolgozni.
 Halbseitenmodus




Eljárásmód



þ
Egy tábla táblahatárral mentve.
1.
Indítson el egy új navigációt.
⇨

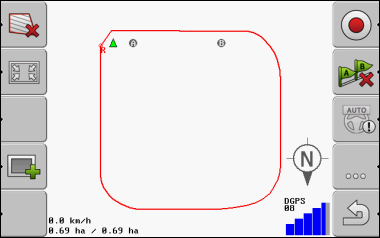

Ekkor egy tábla jelenik meg táblahatárokkal és egy jelöletlen fordulósávval.
 Grafik aus '%HA%' (ieojjvn3.png)
2.
 FS_HEADLAND-Control aktivieren - Hívja be a fordulósáv paramétereit.
⇨
A paraméterek megjelennek.
3.
Adjon be egy paramétert.
4.
- "OK" - Nyugtázza a bevitelt.
⇨
A munkamaszkban a fordulósáv területe narancssárgán van jelölve.
 Grafik aus '%HA%' (i2foflt1.png)
5.
A tábla belsejének megmunkálása.
⇨

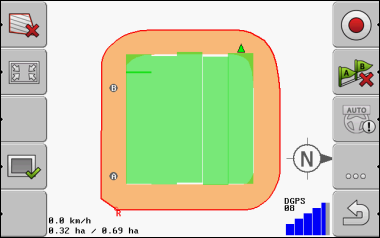

Megmunkálás után a táblabelső zöld, a fordulósáv narancs:
 Grafik aus '%HA%' (ir5nllt2.png)
6.
 FS_HEADLAND-Control - Im Vorgewende arbeiten - Aktiválja a fordulósávban a párhuzamos vezetést.
⇨
 FS_HEADLAND-Control - Ausbringung im Vorgewende sperren - megjelenik a munkamaszkban.
⇨

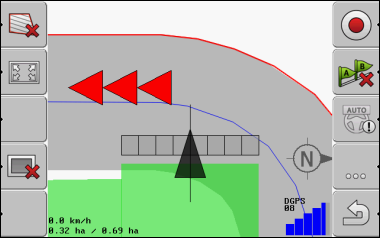

A fordulósáv szürkével jelölve.
 Grafik aus '%HA%' (ip930e3.png)
⇨
A fordulósávban vezérnyomok jelennek meg.
7.

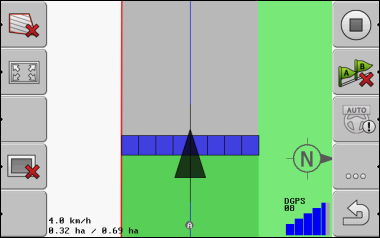

Művelje meg a fordulósávot.
⇨
 Grafik aus '%HA%' (i0ttr86.png)
