Marcar los límites de la dispersión - para Demora apertura válvula

En esta fase debe marcar, donde su pulverizadora empieza a pulverizar cuando abandona un área procesada. También debe determinar, dónde debe empezar en el futuro.

De este modo se enterará, si la pulverizadora se enciende demasiado tarde o temprano.

Las siguientes figuras muestras qué líneas debe marcar en el campo, para poder calcular los parámetros "Demora apertura de válvula".

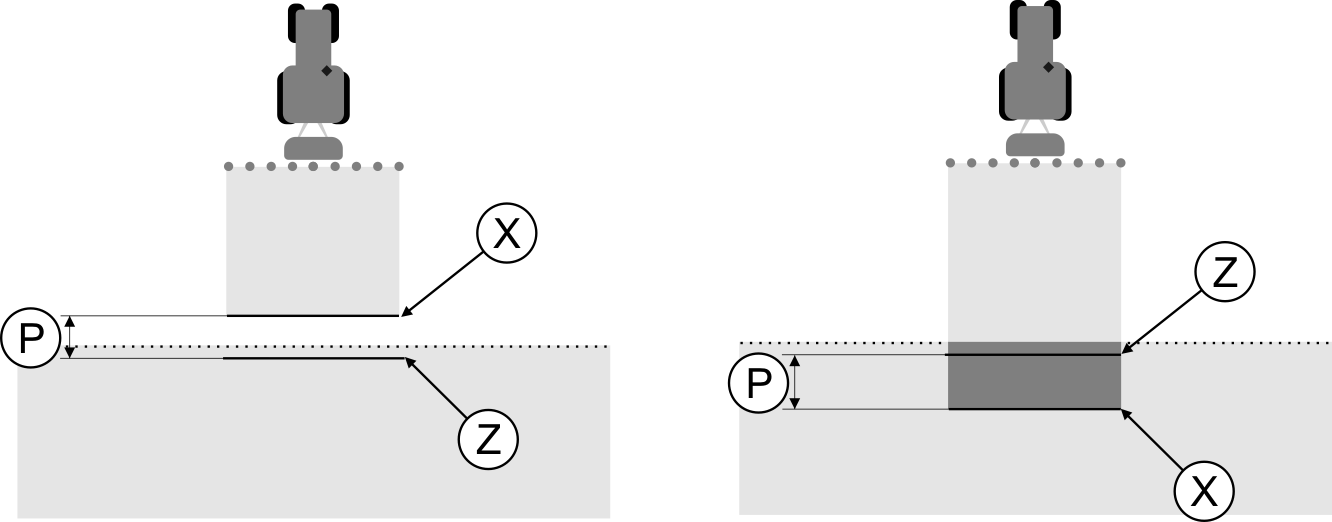

Líneas para el parámetro "Demora apertura válvula". Izquierda: La pulverizadora se enciende demasiado tarde. Derecha: La pulverizadora se enciende demasiado temprano.

P	Distancia entre la línea de dispersión deseada Z y la línea de dispersión real X	X	Línea de dispersión real En este punto la pulverizadora empieza a pulverizar.
		Z	Línea de dispersión deseada En este punto la pulverizadora debe empezar a pulverizar. Debido al tiempo de establecimiento de la presión se debería planificar una baja superposición de 10 cm.

En ambos casos (izquierda y derecha) el parámetro "Demora apertura válvula" está mal configurado:

▪: Izquierda: La pulverizadora se enciende demasiado tarde. Se debe incrementar la demora.

▪: Derecha: La pulverizadora se enciende demasiado temprano. Se debe reducir la demora.

Procedimiento

1.: Compare las marcas sobre el campo con las ilustraciones.

⇨: Ahora sabrá, si la pulverizadora se enciende demasiado tarde o temprano.
