Bedienungsanleitung - Informaciones en la pantalla de trabajo

Informaciones en la pantalla de trabajo

Una vez que comience la navegación, aparecerá la pantalla de trabajo. Desde aquí se pueden realizar todas las demás tareas que usted necesita durante el procesamiento del campo.

Los datos que aparecen en la pantalla de trabajo difieren de acuerdo al ajuste del parámetro SECTION-Control ("sí" o "no").

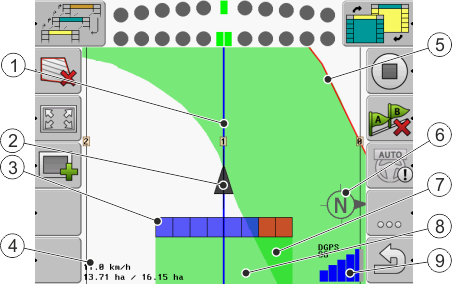

Arbeitsmaske, wenn SECTION-Control deaktiviert ist

Pantalla de trabajo cuando SECTION-Control está desactivado

	Líneas guía		Limite de campo
	Posición del receptor GPS		Brújula
	Barra de trabajo		Áreas registradas y procesadas doblemente
	Contador e información de estado		Áreas registradas y procesadas
			Estado de la conexión GPS

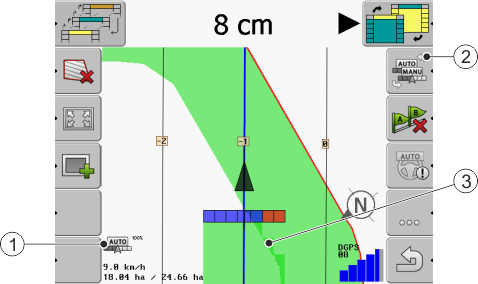

Arbeitsmaske, wenn SECTION-Control aktiviert ist

Modificaciones en la pantalla de trabajo cuando SECTION-Control está activado

	Contador e información de estado		El color oscuro indica sólo las superficies procesadas doblemente
	Símbolo de función para cambiar el modo de trabajo

Líneas guía

Las líneas guía son líneas de ayuda que le asisten en la conducción paralela.

Hay tres clases de líneas guía:

▪: Línea AB - Esta es la primera línea guía. En la pantalla se designa siempre con las letras A y B.

▪: Línea guía activada - Es la línea guía que el conductor está siguiendo. Está marcada en azul.

▪: Líneas guía no activadas - Líneas guía que no se encuentran activadas.

Posición del receptor GPS

El centro de la flecha gris sobre la barra de trabajo corresponde a la posición del receptor GPS.

Barra de trabajo

La barra de trabajo simboliza el dispositivo agrícola. La misma se compone de varios rectángulos. Cada rectángulo corresponde a una sección. El color de los rectángulos puede modificarse durante el trabajo.

Véase también: Utilizar SECTION-View

Contador e información de estado

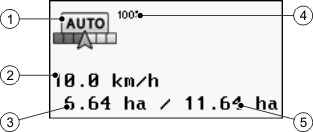

Información en el área del contador

	Modo de trabajo de SECTION-Control		Grado de superposición configurado
	Velocidad actual La velocidad se determina en base a la posición GPS y puede ser diferente a la velocidad en el ECU.		Área total del campo dentro de las cabeceras. Sólo si ha registrado la cabecera.
	Contador de áreas - Área por procesar si ha registrado la cabecera. - Área ya procesada, si no ha registrado la cabecera.

Limite de campo

El límite de campo indica al software la posición exacta del campo y sirve como especificación para calcular el área total del campo.

Áreas registradas y procesadas

Las áreas detrás del símbolo de la máquina se marcan con color verde. El color verde puede tener el siguiente significado dependiendo de la configuración:

▪: Áreas registradas

: Si sólo utiliza TRACK-Leader, se marca el área registrada. Independientemente de que la máquina al registrar el área la haya procesado o no, se marca el área registrada.

▪: Áreas procesadas

: Si utiliza SECTION-Control, se marcan las áreas procesadas. Por el contrario, las áreas que la máquina ha registrado pero no procesado, no se marcan.

Si desea que el software sólo marque en verde las áreas procesadas debe realizar lo siguiente:

▪: Activar SECTION-Control

▪: Montar y activar el sensor de posición de trabajo

: El sensor de posición de trabajo reconoce que un dispositivo agrícola se encuentra en posición de trabajo y transmite esa información al terminal.

Estado de la conexión GPS

Indica el estado de la conexión DGPS.

Véase también: Controlar la calidad de la señal DGPS
