Parámetros de la máquina

Necesita los parámetros de la máquina en los siguientes casos:

▪: Si desea crear el perfil de máquina de una nueva máquina

▪: Si desea modificar un perfil de máquina

En las siguientes páginas encontrará la explicación de todos los parámetros de la máquina.

Ancho de trab.

Este parámetro indica el ancho de trabajo configurado del dispositivo.

Número de secciones

Introduzca aquí la cantidad de secciones controlables de la máquina. En el caso de la pulverizadora se trata de las válvulas de las secciones; en la fertilizadora o la sembradora podrían ser segmentos del ancho de trabajo.

Este parámetro está destinado a transferir el número correcto de secciones al módulo SECTION-View para poder controlarlas manualmente.

Cada sección aparece como una parte de la barra de trabajo en la pantalla de trabajo.

Secciones

Abre una pantalla en la que podrá introducir el ancho de cada sección de la máquina.

Grado de superposición

El grado de superposición en el procesamiento de un área cuneiforme.

El "Grado de superposición" configurado se ve influenciado por las secciones externas mediante el parámetro "Tolerancia superposición".


0% grado de superposición	50% grado de superposición	100% grado de superposición

Valores posibles:

▪: 0% - cada sección recién se enciende al abandonar un área procesada, cuando la abandona por completo. Al registrar un área procesada la sección recién se apaga, cuando la sección se encuentra por encima del 1% del área procesada.

▪: 50% - cada sección recién se enciende al abandonar un área procesada, cuando la abandona al 50%. Al registrar un área procesada la sección recién se apaga, cuando la sección se encuentra por encima del 50% del área procesada. En 50% de "Grado de superposición" la "Tolerancia superposición" no tiene efectos.

▪: 100% - cada sección se enciende inmediatamente al abandonar un área procesada, cuando la abandona al 1%. Al registrar un área procesada la sección recién se apaga, cuando la misma se encuentra por encima del 100% del área procesada.

Tolerancia superposición

Véase aquí

Tolerancia de superposición del límite

Véase aquí

Antena GPS izq./der.

Introduzca aquí la distancia (izquierda o derecha) de la posición del receptor GPS respecto al eje longitudinal del vehículo o tractor.

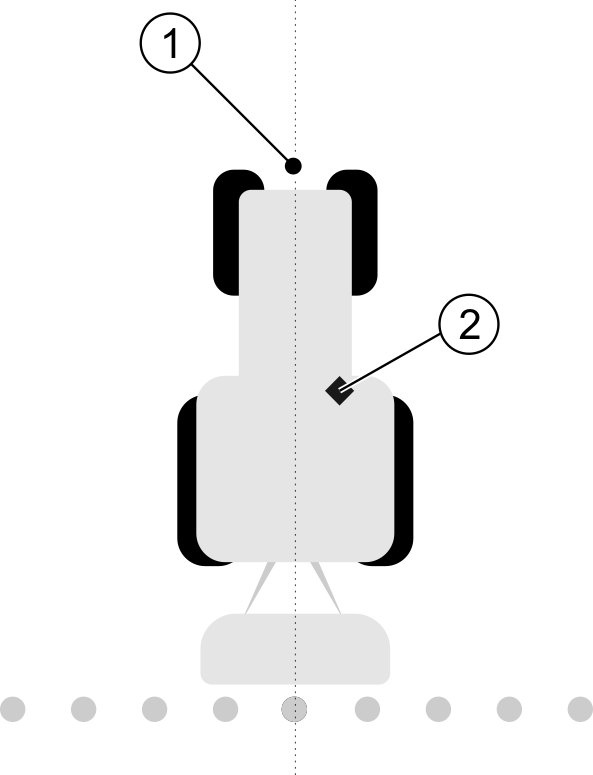

Posición del receptor GPS

Eje longitudinal del vehículo

Receptor GPS

Se encuentra a la derecha del eje longitudinal del vehículo

Por la utilización de los perfiles de la máquina, TRACK-Leader ignora la posición del receptor GPS ingresada a través de la aplicación Tractor-ECU. Por lo tanto, deberá pasar por alto los valores de la aplicación Tractor-ECU.

Valores posibles:

▪: Indique el valor negativo, por ej.: - 0.20m

: Si el receptor GPS se encuentra a la izquierda del eje longitudinal.

▪: Indique el valor positivo, por ej.: 0,20m

: Si el receptor GPS se encuentra a la derecha del eje longitudinal.

Antena GPS adel./atrás

Distancia del receptor GPS desde el punto de procesamiento. Por ejemplo, el punto de procesamiento en una pulverizadora de cultivo es el botalón. En una fertilizadora, los discos distribuidores.

Valores posibles:

▪: Ingrese el valor negativo, por ej.: - 4.00m

: Si el receptor GPS se encuentra detrás del punto de procesamiento.

▪: Ingrese el valor positivo, por ej.: 4.00m

: Si el receptor GPS se encuentra delante del punto de procesamiento.

Sensor de master switch

¿Se encuentra montado en la máquina un sensor de master switch?

El sensor de master switch es un sensor que reconoce que se ha conectado un dispositivo agrícola y transmite esa información al terminal. En el caso de muchos tractores el sensor se encuentra disponible y se lo puede alcanzar mediante la clavija de enchufe de señal.

Valores posibles:

▪: "Sí"

▪: "No"

Lógica invertida del sensor

¿Está la lógica del sensor del sensor de master switch invertida?

▪: "Sí" - El registro del procesamiento empieza entonces cuando el sensor de master switch no está ocupada. Éste finaliza cuando el sensor de master switch se ocupa.

▪: "No" - El registro del procesamiento empieza entonces cuando el sensor de master switch está ocupada. Éste finaliza cuando el sensor de master switch ya no está ocupada.

Tipo de máquina

Este parámetro determina la manera en que la barra de trabajo responde al símbolo del receptor GPS.

Valores posibles:

▪: "Autopropuls."

: Configuración para implementos agrícolas autopropulsados.

▪: "Arrastre"

: Configuración para implementos agrícolas tirados por un tractor.

▪: "Desactivado"

: Configuración para dispositivos adicionales.

Barra de luces en pantalla

Clase de barra de luces en pantalla.

Valores posibles:

▪: "Desactivado"

: Desactiva la barra de luces en pantalla.

▪: "Gráfico"

: Activa la barra de luces en pantalla en modo gráfico

▪: "Texto"

: Activa la barra de luces en pantalla en modo de texto

▪: "Section-View"

: Activa SECTION-View

Tipo de equipo

Utilice este parámetro para determinar el tipo de máquina agrícola usada.

Existen los siguientes tipos de equipo:

▪: Pulverizador

▪: Fertilizadora

▪: Sembradora

▪: Cosechadora

▪: Sistema indefinido

Patrón de difusión de una fertilizadora

Si desea un pulverizado preciso al transitar por la cabecera o un área procesada, será necesario especificar el patrón de difusión de su fertilizadora.

Utilice los siguientes parámetros para determinar el patrón de difusión en la fertilizadora:

▪: "Amplitud de difusión"

: Es la distancia entre los discos de difusión y el centro del patrón de difusión.

: Amplitud de difusión = (Longitud de trabajo/2) + (Distancia entre la línea de apagado y los discos distribuidores)

▪: "Longitud de trabajo"

: Distancia entre la línea de activación y desactivación en el patrón de difusión.

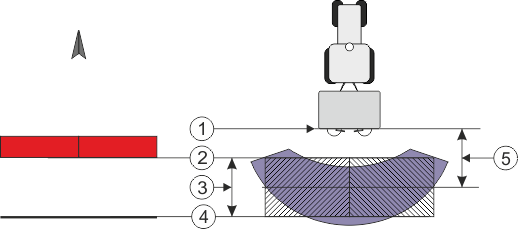

Parámetros "Amplitud de difusión" y "Longitud de trabajo"

	Disco distribuido		Línea de activación Si esta línea abandona la cabecera, se inicia el pulverizado.
	Línea de desactivación Cuando esta línea llega a la cabecera, se detiene el pulverizado.		Amplitud de difusión
	Longitud de trabajo Área entre la línea de activación y desactivación.

Procedimiento

Haga lo siguiente para que aparezcan los parámetros en la lista:

1.: En el parámetro "Tipo de equipo", seleccione "Fertilizadora".

⇨: En el menú aparecen los parámetros "Amplitud de difusión" y "Longitud de trabajo".

Offset del implemento

Este parámetro podrá utilizarse para establecer desfases del ancho de trabajo hacia la derecha o izquierda. Ingrese el valor en centímetros del desfase del centro del ancho de trabajo respecto al eje longitudinal del tractor.

Izquierda: Tractor con un implemento acoplado; Derecha: Tractor con dos implementos acoplados

Offset del implemento – Distancia entre el eje longitudinal del tractor y el centro del ancho de trabajo.

Ancho de trabajo total

Valores posibles:

▪: Indique el valor positivo, por ej.: 90cm

: Si el implemento se ha desplazado hacia la derecha.

▪: Introduzca el valor negativo, por ej.: -90cm

: Si el implemento se ha desplazado hacia la izquierda.

Funcionamiento

Si introduce un valor diferente a 0 en este parámetro, sucede lo siguiente:

▪: En la pantalla de trabajo aparece una línea guía roja que se traza a una distancia de la línea guía azul.

▪: El botalón se desplaza hacia un lado. Su centro es atravesado por la línea guía azul.

Tras la configuración del desfase del implemento deberá operar TRACK-Leader de otra forma:

1.: Maniobre el vehículo de manera que la flecha siga siempre la línea roja. El centro del botalón sigue la línea guía azul.

Líneas guía en implementos con desfase

	Línea guía roja – indica el centro del tractor		Línea guía azul – indica el centro del ancho de trabajo
	Flecha - indica la posición del receptor GPS		Barra de trabajo
