Bedienungsanleitung - Parameter Trägheit ändern

Parameter Trägheit ändern

Jetzt müssen Sie die Parameter „Trägheit bei Ein“ und „Trägheit bei Aus“ anpassen.

Vorgehensweise

1.: Ändern Sie den Parameter nach der Faustformel:
- Wenn die Feldspritze zu spät schaltet, braucht sie mehr Zeit. Die Trägheit muss erhöht werden.
- Wenn die Feldspritze zu früh schaltet, braucht sie weniger Zeit. Die Trägheit muss reduziert werden.

2.: Neuen Wert für den Parameter Trägheit berechnen.
Führen Sie diesen Schritt separat für die Parameter „Trägheit bei Ein“ oder „Trägheit bei Aus“
Wenn die Feldspritze zu spät ein- oder ausschaltet:
Erhöhen Sie die aktuelle Trägheit um den Korrekturwert
Wenn die Feldspritze zu früh ein- oder ausschaltet:
Reduzieren Sie die aktuelle Trägheit um den Korrekturwert

Beispiel

Eine Feldspritze ist mit der Geschwindigkeit 8 km/h gefahren. Das entspricht 0,22 cm/ms.

Nach der zweiten Befahrung wurde der Abstand P gemessen. Er betrug 80 cm.

Der aktuell eingestellte Parameter „Trägheit bei Aus“ beträgt 450 ms.

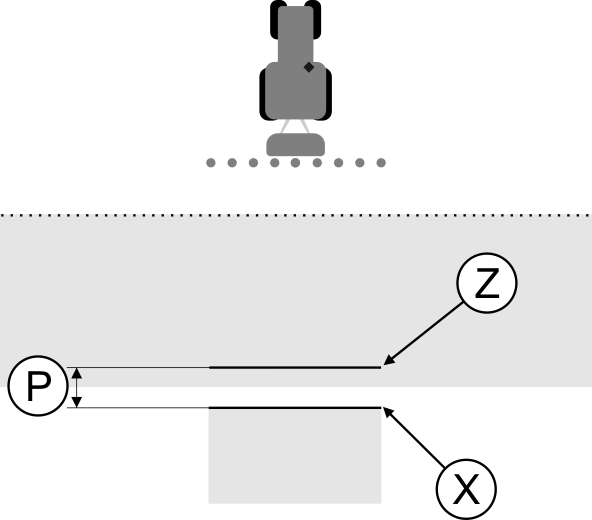

Die Feldspritze wurde beim Befahren einer bearbeiteten Fläche zu spät abgeschaltet. Punkt Z befand sich in Fahrtrichtung vor Punkt X. Die Linien waren wie auf der folgenden Abbildung markiert:

Beim Befahren der bearbeiteten Fläche, schaltete die Feldspritze zu spät aus

1.: Korrekturwert berechnen:
[Abstand P] : [Geschwindigkeit der Feldspritze] = Korrekturwert
80 : 0,22 = 364

2.: Neuen Wert für den Parameter „Trägheit bei Aus“ berechnen.
Weil die Feldspritze zu spät ausschaltet, muss die „Trägheit bei Aus“ um den Korrekturwert erhöht werden:
364 (Korrekturwert) + 450 (Eingestellte „Trägheit bei Aus“) = 814 (Neue „Trägheit bei Aus“)

3.: Wert 814 bei Parameter „Trägheit bei Aus“ eingeben.

Beispiel

Eine Feldspritze ist mit der Geschwindigkeit 8 km/h gefahren. Das entspricht 0,22 cm/ms.

Nach der zweiten Befahrung wurde der Abstand P gemessen. Er betrug 80 cm.

Der aktuell eingestellte Parameter „Trägheit bei Aus“ beträgt 450 ms.

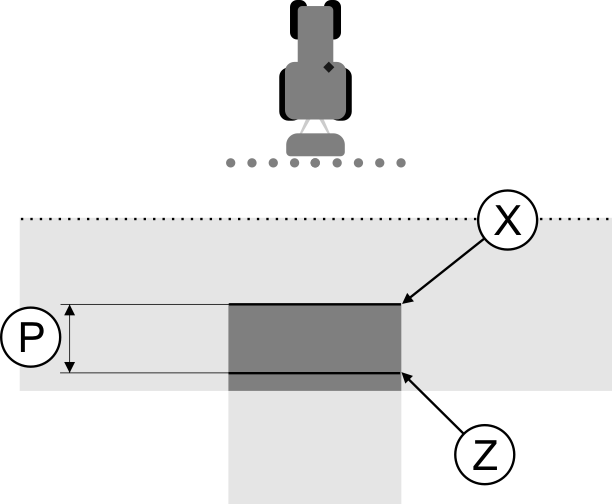

Die Feldspritze wurde beim Befahren einer bearbeiteten Fläche zu früh abgeschaltet. Punkt Z befand sich in Fahrtrichtung nach Punkt X. Die Linien waren wie auf der folgenden Abbildung markiert:

Beim Befahren der bearbeiteten Fläche, schaltete die Feldspritze zu früh aus.

1.: Korrekturwert berechnen:
[Abstand P] : [Geschwindigkeit der Feldspritze] = Korrekturwert
80 : 0,22 = 364

2.: Neuen Wert für den Parameter „Trägheit bei Aus“ berechnen.
Weil die Feldspritze zu früh ein- oder ausschaltet, muss die „Trägheit bei Aus“ um den Korrekturwert reduziert werden:
450 (Eingestellte „Trägheit bei Aus“) - 364 (Korrekturwert) = 86 (Neue „Trägheit bei Aus“)

3.: Wert 86 bei Parameter „Trägheit bei Aus“ eingeben.
