Bedienungsanleitung - Informationen in der Arbeitsmaske

Informationen in der Arbeitsmaske

Sobald Sie die Navigation starten, erscheint die Arbeitsmaske. Von hier aus können Sie alle weiteren Aufgaben durchführen, die Sie während der Feldarbeiten brauchen.

Die Informationen, die in der Arbeitsmaske erscheinen, unterscheiden sich je nachdem, ob der Parameter SECTION-Control auf „ja“ oder auf „nein“ eingestellt ist.

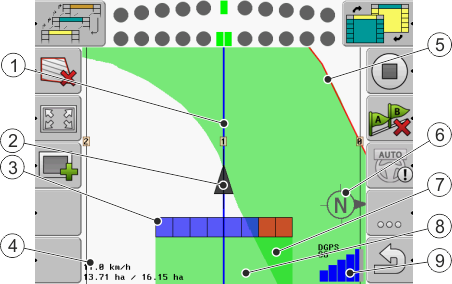

Arbeitsmaske, wenn SECTION-Control deaktiviert ist

	Führungslinien		Feldgrenze
	Position des GPS-Empfängers		Kompass
	Arbeitsbalken		Doppelt befahrene und bearbeitete Flächen
	Zähler und Statusinformationen		Befahrene und bearbeitete Flächen
			Status der GPS-Verbindung

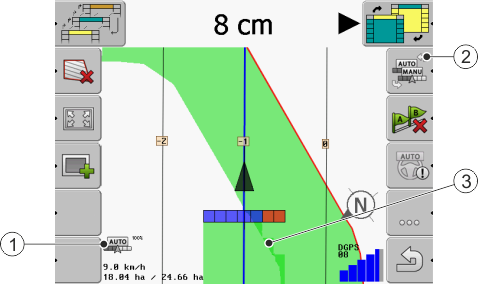

Arbeitsmaske, wenn SECTION-Control aktiviert ist

Änderungen in der Arbeitsmaske, wenn SECTION-Control aktiviert wird

	Zähler und Statusinformationen		Die dunkle Farbe zeigt nur doppelt bearbeitete Flächen
	Funktionssymbol zum Wechseln des Arbeitsmodus

Führungslinien

Führungslinien sind Hilfslinien, die Ihnen helfen parallel zu fahren.

Es gibt drei Arten von Führungslinien:

▪: AB-Linie - Das ist die erste Führungslinie. Auf dem Bildschirm ist sie immer mit den Buchstaben A und B markiert.

▪: Aktivierte Führungslinie - Das ist die Führungslinie, der das Fahrzeug gerade folgt. Sie ist blau markiert.

▪: Nicht aktivierte Führungslinien - Führungslinien, die nicht aktiviert sind.

Position des GPS-Empfängers

Die Mitte des grauen Pfeils über dem Arbeitsbalken entspricht der Position des GPS-Empfängers.

Arbeitsbalken

Der Arbeitsbalken symbolisiert das landwirtschaftliche Gerät. Er besteht aus mehreren Vierecken. Jedes Viereck entspricht einer Teilbreite. Die Farbe der Vierecke kann sich während der Arbeit ändern.

Siehe auch: SECTION-View benutzen

Zähler und Statusinformationen

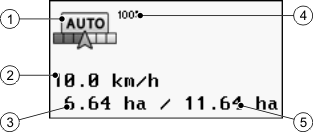

Informationen im Bereich Zähler

	Arbeitsmodus von SECTION-Control		Eingestellter Überlappungsgrad
	Aktuelle Geschwindigkeit Die Geschwindigkeit wird anhand der GPS-Position ermittelt und kann anders sein als die Geschwindigkeit im Jobrechner.		Gesamtfläche des Feldes innerhalb der Feldgrenzen. Nur wenn Sie die Feldgrenze erfasst haben.
	Flächenzähler - Noch zu bearbeitende Fläche, wenn Sie die Feldgrenze erfasst haben. - Bereits bearbeitete Fläche, wenn Sie keine Feldgrenze erfasst haben.

Feldgrenze

Die Feldgrenze zeigt der Software die genaue Position des Feldes und dient als Vorgabe für die Berechnung der Gesamtfläche des Feldes.

Befahrene und bearbeitete Flächen

Die Flächen hinter dem Symbol der Maschine werden mit grüner Farbe markiert. Die grüne Farbe kann dabei je nach Konfiguration folgende Bedeutung haben:

▪: Befahrene Flächen

: Wenn Sie nur TRACK-Leader benutzen, wird die befahrene Fläche markiert. Sie wird markiert unabhängig davon, ob die Maschine bei der Befahrung die Fläche bearbeitet hat oder nicht.

▪: Bearbeitete Flächen

: Wenn Sie SECTION-Control benutzen, werden bearbeitete Flächen markiert. Flächen, die die Maschine befahren, aber nicht bearbeitet hat, werden dagegen nicht markiert.

Wenn Sie möchten, dass die Software nur bearbeitete Flächen mit grün markiert, müssen Sie Folgendes tun:

▪: SECTION-Control aktivieren

oder

▪: Arbeitsstellungssensor montieren und aktivieren

: Der Arbeitsstellungssensor erkennt, dass ein landwirtschaftliches Gerät in Arbeitsstellung ist und übermittelt diese Information an das Terminal.

Status der GPS-Verbindung

Zeigt den Status der DGPS-Verbindung an.

Siehe auch: Qualität des DGPS-Signals prüfen
