Vorgewende bearbeiten

Im Vorgewende können Sie Führungslinien anlegen, die um das Feld herum führen.

Vorteile:

▪: Sie können das Vorgewende nach dem Inneren des Feldes bearbeiten. Dadurch bleiben nach der Bearbeitung des Vorgewendes keine Spritzmittelreste auf den Reifen.

▪: SECTION-Control schaltet die Teilbreiten aus, die sich während der Feldbearbeitung im Bereich des Vorgewendes befinden.

Einschränkungen:

▪: Bei der Bearbeitung des Vorgewendes kann die automatische Lenkung TRACK-Leader TOP nicht benutzt werden. Der Fahrer muss die Maschine immer manuell steuern.

Funktionssymbol	Alternatives Funktionssymbol	In diesem Zustand ist die Software, wenn das Symbol erscheint	Das passiert, wenn Sie die Funktionstaste neben dem Symbol drücken
		Die Feldgrenze wurde noch nicht erfasst.	Kann nicht gedrückt werden.
		Vorgewende ist nicht aktiviert. Erscheint erst dann, wenn die Feldgrenze erfasst wird.	Ruft eine Maske auf, in der Sie das Vorgewende definieren können.
		Sie können jetzt das Innere des Feldes bearbeiten. Das SECTION-Control bearbeitet nur das Innere des Feldes. Die Teilbreiten werden beim Übergang ins Vorgewende abgeschaltet. Parallelführung im Inneren des Feldes ist aktiviert.	Im Vorgewende erscheinen Führungslinien.
		Sie können jetzt das Vorgewende bearbeiten.	Parallelführung im Inneren des Feldes wird aktiviert. Halten Sie die Funktionstaste drei Sekunden lang gedrückt, um das Vorgewende zu löschen.

Parameter

Folgende Parameter müssen Sie einstellen:

▪: „Vorgewendebreite“

: Geben Sie hier ein, wie breit das Vorgewende sein soll. Als Grundlage können Sie die Arbeitsbreite der breitesten Maschine, zum Beispiel der Feldspritze, eingeben.

▪: „Führungslinienabstand“

: Geben Sie hier ein, wie weit die Führungslinien voneinander entfernt sein sollen. Das entspricht in der Regel der Arbeitsbreite des genutzten Arbeitsgerätes.

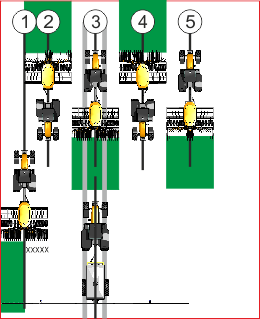

▪: „Halbseitenmodus“

: Parameter nur für Sämaschinen.

: Stellen Sie den Parameter auf „ja“, wenn Sie mit der Sämaschine Fahrgassen für die Feldspritze anlegen möchten und dabei beide Fahrgassen in einer Überfahrt anlegen.

: In diesem Modus werden die Führungslinien so angelegt, dass die Sämaschine bei der ersten oder bei der zweiten Überfahrt nur mit einer halben Arbeitsbreite arbeiten kann.

Vorgehensweise

þ: Ein Feld mit Feldgrenze ist geladen.

1.: Neue Navigation starten.

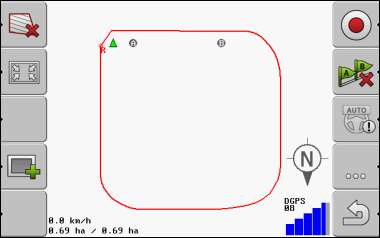

⇨: Es wird ein Feld mit Feldgrenzen und mit einem unmarkierten Vorgewende angezeigt.

2.: - Rufen Sie die Parameter des Vorgewendes auf.

⇨: Parameter erscheinen.

3.: Geben Sie die Parameter ein.

4.: „OK“ - Bestätigen Sie die Eingabe.

⇨: In der Arbeitsmaske wird der Bereich des Vorgewendes orange markiert.

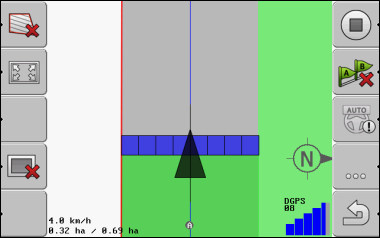

5.: Bearbeiten Sie das Innere des Feldes.

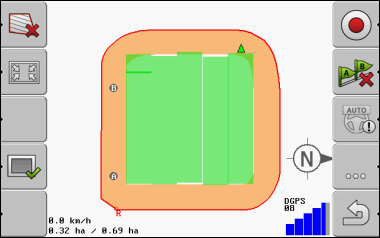

⇨: Nach der Bearbeitung ist das Feldinnere grün und das Vorgewende orange:

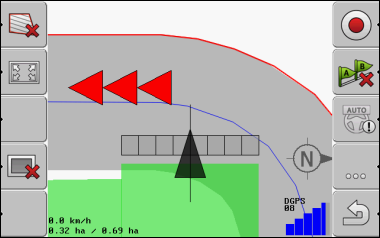

6.: - Aktivieren Sie die Parallelführung im Vorgewende.

⇨: - erscheint in der Arbeitsmaske.

⇨: Das Vorgewende wird grau markiert.

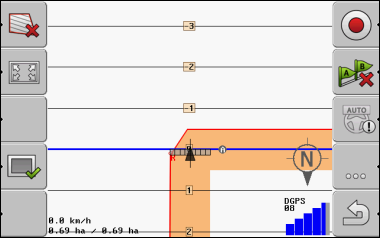

⇨: Im Vorgewende erscheinen Führungslinien.

7.: Bearbeiten Sie das Vorgewende.

⇨
