Parameter der Maschinen

Sie benötigen die Maschinenparameter in folgenden Fällen:

▪: Wenn Sie das Maschinenprofil einer neuen Maschine anlegen möchten

▪: Wenn Sie ein Maschinenprofil ändern möchten

Auf den folgenden Seiten finden Sie die Erklärung aller Maschinenparameter.

Arbeitsbreite

Dieser Parameter zeigt die eingestellte Arbeitsbreite des Gerätes an.

Anzahl Teilbreiten

Geben Sie hier ein, aus wie vielen abschaltbaren Teilbreiten die Maschine besteht. Bei einer Feldspritze sind es die Teilbreitenventile; Bei einem Düngerstreuer oder einer Sämaschine können es halbe Arbeitsbreiten sein.

Dieser Parameter dient dazu, die korrekte Anzahl von Teilbreiten an das Modul SECTION-View zu übermitteln, damit Sie die Teilbreiten manuell schalten können.

Jede Teilbreite erscheint als ein Teil des Arbeitsbalkens in der Arbeitsmaske.

Teilbreiten

Öffnet eine Maske, in der Sie eingeben können, wie breit jede Teilbreite der Maschine ist.

Überlappungsgrad

Der Grad der Überlappung bei der Bearbeitung einer keilförmigen Fläche.

Der eingestellte „Überlappungsgrad“ wird bei den äußeren Teilbreiten durch den Parameter „Überlappungstoleranz“ beeinflusst.

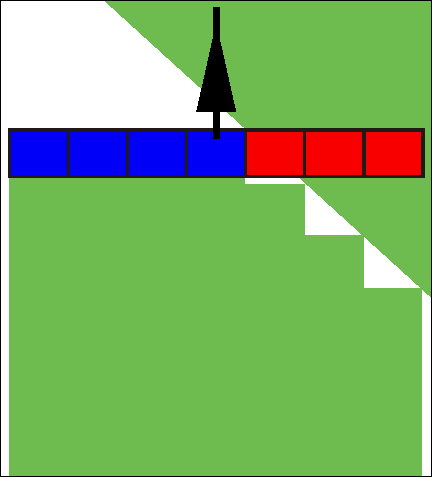

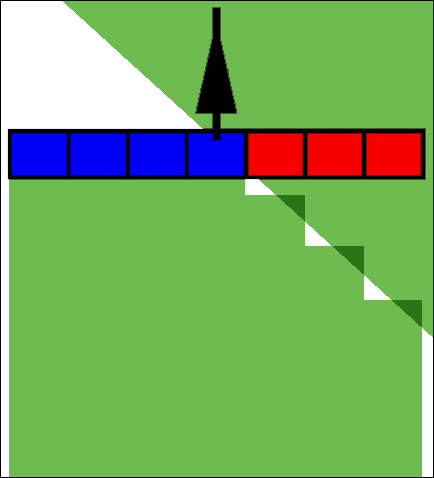

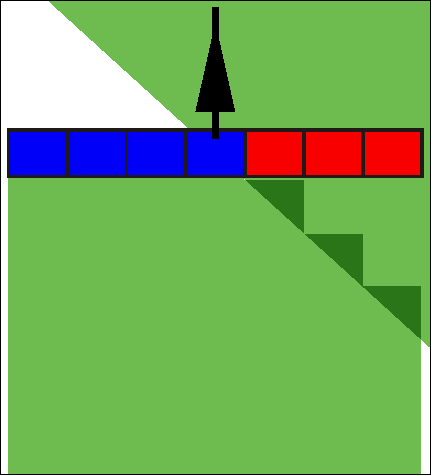

0 % Überlappungsgrad	50 % Überlappungsgrad	100 % Überlappungsgrad

Mögliche Werte:

▪: 0 % - jede Teilbreite wird beim Verlassen einer bearbeiteten Fläche erst dann eingeschaltet, wenn sie die Fläche ganz verlässt. Beim Befahren einer bearbeiteten Fläche wird die Teilbreite erst dann abgeschaltet, wenn die Teilbreite zu 1 % über der bearbeiteten Fläche ist.

▪: 50 % - jede Teilbreite wird beim Verlassen einer bearbeiteten Fläche erst dann eingeschaltet, wenn sie die Fläche zu 50 % verlässt. Beim Befahren einer bearbeiteten Fläche wird die Teilbreite erst dann abgeschaltet, wenn die Teilbreite zu 50 % über der bearbeiteten Fläche ist. Bei 50 % „Überlappungsgrad“, hat die „Überlappungstoleranz“ keine Auswirkungen.

▪: 100 % - jede Teilbreite wird beim Verlassen einer bearbeiteten Fläche sofort eingeschaltet, wenn sie die Fläche zu 1 % verlässt. Beim Befahren einer bearbeiteten Fläche wird die Teilbreite erst dann abgeschaltet, wenn die Teilbreite zu 100 % über der bearbeiteten Fläche ist.

Überlappungstoleranz

Siehe hier

Überlappungstoleranz Feldgrenze

Siehe hier

GPS-Empfänger links/rechts

Geben Sie hier ein, wie weit links oder rechts von der Längsachse des Fahrzeugs bzw. Traktors der GPS-Empfänger montiert ist.

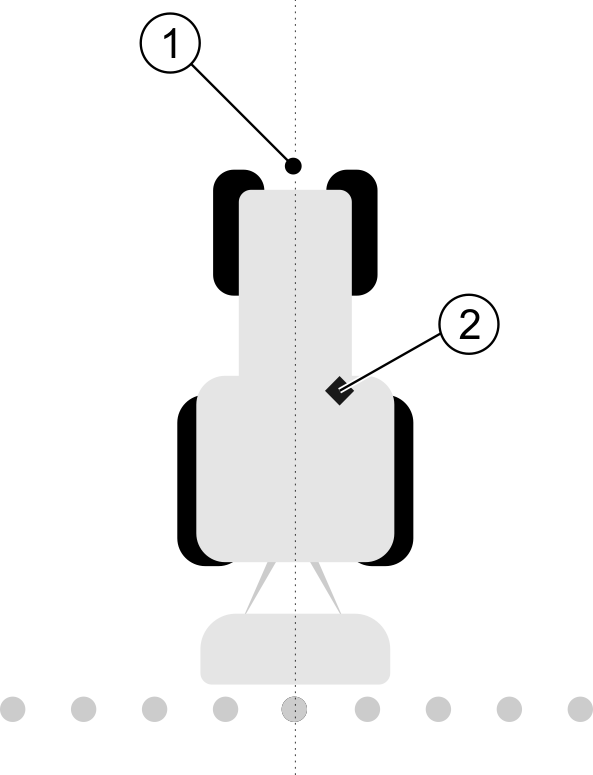

Position des GPS-Empfängers

Längsachse des Fahrzeugs

GPS-Empfänger

Ist rechts der Längsachse des Fahrzeugs

Die Position des GPS-Empfängers, die Sie in der Applikation Tractor-ECU eingetragen haben, wird von TRACK-Leader ignoriert, wenn Sie die Maschinenprofile nutzen. Deshalb müssen Sie an dieser Stelle die Werte aus der Applikation Tractor-ECU ignorieren.

Mögliche Werte:

▪: Negativen Wert eingeben. z.B.: - 0.20m

: Wenn sich der GPS-Empfänger links der Längsachse befindet.

▪: Positiven Wert eingeben. z.B.: 0.20m

: Wenn sich der GPS-Empfänger rechts der Längsachse befindet.

GPS-Empfänger vorn/hinten

Abstand des GPS-Empfängers vom Bearbeitungspunkt. Der Bearbeitungspunkt ist z. B. das Gestänge bei einer Feldspritze. Bei einem Düngerstreuer sind es die Streuscheiben.

Mögliche Werte:

▪: Negativen Wert eingeben. z. B.: - 4.00m

: Wenn sich der GPS-Empfänger hinter dem Bearbeitungspunkt befindet.

▪: Positiven Wert eingeben. z. B.: 4.00m

: Wenn sich der GPS-Empfänger vor dem Bearbeitungspunkt befindet.

Arbeitsstellungssensor

Ist an der Maschine ein Arbeitsstellungssensor montiert?

Der Arbeitsstellungssensor ist ein Sensor, der erkennt, dass ein landwirtschaftliches Gerät eingeschaltet ist und übermittelt diese Information an das Terminal. Bei vielen Traktoren ist der Sensor vorhanden und über die Signalsteckdose erreichbar.

Mögliche Werte:

▪: „Ja“

▪: „Nein“

Invertierte Sensorlogik

Ist die Sensorlogik des Arbeitsstellungssensors invertiert?

▪: „Ja“ - Die Aufzeichnung der Bearbeitung beginnt dann, wenn der Arbeitsstellungssensor nicht belegt ist. Sie endet, wenn der Arbeitsstellungssensor belegt wird.

▪: „Nein“ - Die Aufzeichnung der Bearbeitung beginnt dann, wenn der Arbeitsstellungssensor belegt ist. Sie endet, wenn der Arbeitsstellungssensor nicht mehr belegt wird.

Maschinenmodell

Dieser Parameter entscheidet darüber, auf welche Art und Weise der Arbeitsbalken dem Symbol des GPS-Empfängers nachlaufen soll.

Mögliche Werte:

▪: „Selbstfahrer“

: Einstellung für selbstfahrende landwirtschaftliche Geräte.

▪: „gezogen“

: Einstellung für landwirtschaftliche Geräte, die von einem Traktor gezogen werden.

▪: „deaktiviert“

: Einstellung für Anbaugeräte.

Bildschirm-Lightbar

Art der Bildschirm-Lightbar.

Mögliche Werte:

▪: „Deaktiviert“

: Deaktiviert die Bildschirm-Lightbar

▪: „Grafisch“

: Aktiviert Bildschirm-Lightbar im Grafikmodus

▪: „Textmodus“

: Aktiviert Bildschirm-Lightbar im Textmodus

▪: „SECTION-View“

: Aktiviert SECTION-View

Gerätetyp

Benutzen Sie diesen Parameter, um die Art des landwirtschaftlichen Gerätes zu bestimmen.

Es gibt folgende Gerätetypen:

▪: Spritze

▪: Düngerstreuer

▪: Sämaschine

▪: Erntemaschine

▪: Unbestimmtes System

Streubild eines Düngerstreuers

Wenn Sie möchten, dass die Ausbringung beim Befahren des Vorgewendes oder einer bearbeiteten Fläche präzise ist, können Sie das Streubild Ihres Düngerstreuers spezifizieren.

Zur Bestimmung des Streubilds beim Düngerstreuer, benutzen Sie folgende Parameter:

▪: „Streuweite“

: Es ist der Abstand zwischen den Streuscheiben und der Mitte des Streubildes.

: Streuweite = (Arbeitslänge/2) + (Abstand zwischen Ausschaltlinie und Streuscheiben)

▪: „Arbeitslänge“

: Abstand zwischen Ausschaltlinie und Einschaltlinie in dem Streubild.

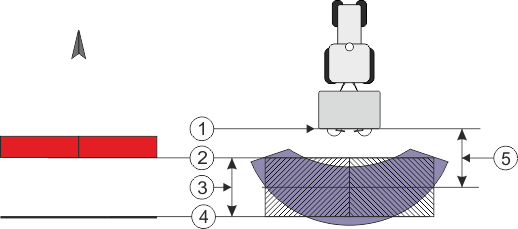

Parameter „Streuweite“ und „Arbeitslänge“

	Streuscheiben		Einschaltlinie Wenn diese Linie das Vorgewende verlässt, wird die Ausbringung gestartet.
	Ausschaltlinie Wenn diese Linie in das Vorgewende gelangt, wird die Ausbringung gestoppt.		Streuweite
	Arbeitslänge Bereich zwischen der Ausschaltlinie und der Einschaltlinie.

Vorgehensweise

Das müssen Sie machen, damit die Parameter in der Liste erscheinen:

1.: Stellen Sie den Parameters „Gerätetyp“ auf „Düngerstreuer“ ein.

⇨: Parameter „Streuweite“ und „Arbeitslänge“ erscheinen im Menü.

Geräteversatz

Diesen Parameter können Sie nutzen, um Verschiebungen der Arbeitsbreite nach links oder rechts einzustellen. Geben Sie ein, um wie viele cm die Mitte der Arbeitsbreite von der Traktormitte verschoben ist.

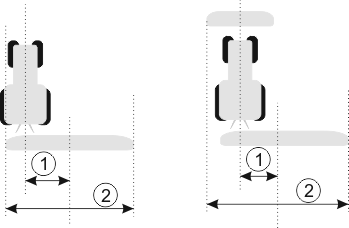

Links: Traktor mit einem Arbeitsgerät; Rechts: Traktor mit zwei Arbeitsgeräten

Geräteversatz – Abstand zwischen der Mitte des Traktors und der Mitte der gesamten Arbeitsbreite

Gesamte Arbeitsbreite

Mögliche Werte:

▪: Positiven Wert eingeben. z. B.: 90 cm

: Wenn das Gerät nach rechts versetzt ist.

▪: Negativen Wert eingeben. z. B.: -90 cm

: Wenn das Gerät nach links versetzt ist.

Funktionsweise

Wenn Sie in diesem Parameter einen anderen Wert als 0 eingeben, dann passiert Folgendes:

▪: In der Arbeitsmaske erscheint eine rote Führungslinie, die in einem Abstand von der blauen Führungslinie gezeichnet wird.

▪: Der Arbeitsbalken wird zu einer Seite verschoben. Genau in seiner Mitte verläuft die blaue Führungslinie.

Nach der Einstellung des Geräteversatzes, müssen Sie TRACK-Leader etwas anders bedienen:

1.: Lenken Sie das Fahrzeug so, dass der Pfeil immer der roten Linie folgt. Die Mitte des Arbeitsbalkens folgt dann der blauen Führungslinie.

Führungslinien bei Geräten mit Versatz

	Rote Führungslinie – markiert die Mitte des Traktors		Blaue Führungslinie – Markiert die Mitte der Arbeitsbreite
	Pfeil - markiert die Position des GPS-Empfängers		Arbeitsbalken
