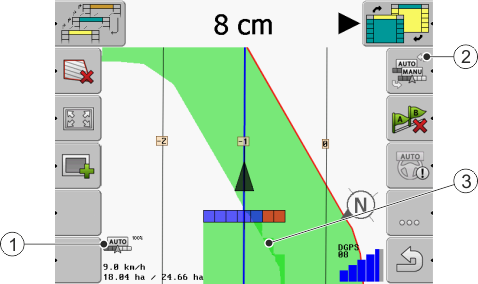

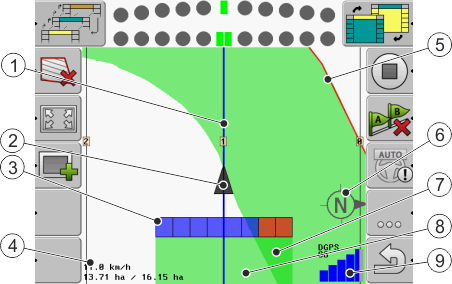

Oplysninger i arbejdsmasken
Så snart navigationen startes, fremkommer arbejdsmasken. Herfra kan du udføre alle yderligere opgaver, der er nødvendige under markarbejdet.
Oplysningerne, der fremkommer i arbejdsmasken, afhænger af, om parameter SECTION-Control er indstillet til "ja" eller "nej".
Styrelinjer
Styrelinjer er hjælpelinjer, der hjælper dig at køre parallelt.
Der findes tre typer styrelinjer:
- ▪
- AB-linje - det er den første styrelinje På skærmen er den altid markeret med bogstaverne A og B.
- ▪
- Aktiveret styrelinje - det er styrelinjen, køretøjet aktuelt følger. Den er markeret med blåt.
- ▪
- Ikke-aktiverede styrelinjer - styrelinjer, der ikke er aktiveret.
GPS-modtagerens position
Midten af den grå pil over arbejdsbjælken svarer til GPS-modtagerens position.
Arbejdsbjælke
Arbejdsbjælken symboliserer landbrugsredskabet. Den består af flere firkanter. Hver firkant svarer til den bane. Firkanternes fare kan ændre sig under arbejdet.
Se også: Brug SECTION-View
Markgrænse
Markgrænsen viser softwaren markens præcise position og tjener som indstilling til beregning af markens hele området.
Kørte og bearbejdede flader
Fladerne bag maskinens symbol markeres med grøn farve. Den grønne farve kan så alt efter konfiguration have følgende betydning:
- ▪
- Kørte flader
- Hvis der kun bruges TRACK-Leader, markeres det overkørte areal. Den markeres uafhængigt af, om maskinen under overkørslen bearbejdede fladen eller ej.
- ▪
- Bearbejdede flade
- Når der bruges SECTION-Control, markeres de bearbejdede flader. Arealer, som maskinerne har kørt over, men ikke har bearbejdet, markeres derimod ikke.
Hvis softwaren kun skal vise bearbejdede arealer, skal det gøres således:
- ▪
- Aktiver SECTION-Control
eller
- ▪
- Monter og aktiver arbejdsstillingssensor
- Arbejdsstillingssensoren registrerer, at et landbrugsredskab er koblet til og giver denne information til terminalen.
