Bedienungsanleitung - Bearbejdning af vendepladsen

Indholdsfortegnelse

Bearbejdning af vendepladsen

I vendepladsen kan der oprettes styrelinjen, der fører rundt om marken.

Fordele:

▪: Vendepladsen kan behandles efter det indre af marken. Derved er der efter behandling af vendepladsen ikke rester af sprøjtemidler i maskinen.

▪: SECTION-Control kobler delbredderne, som under behandlingen befinder sig i vendepladsens område.

Begrænsninger:

▪: Under behandlingen af vendepladsen kan den automatisk styring TRACK-Leader TOP ikke bruges. Føreren skal styre maskinen manuelt hele tiden.

Funktionssymbol	Alternativt funktionssymbol	I denne tilstand befinder softwaren sig, når symbolet fremkommer	Det sker, når der trykkes på funktionstasten ved siden af symbolet
		Markgrænsen er endnu ikke registreret.	Kan ikke anvendes.
		Vendepladsen er ikke aktiveret. Vises først, når markens grænser er fastlagt.	Henter en maske, hvor vendepladsen kan defineres.

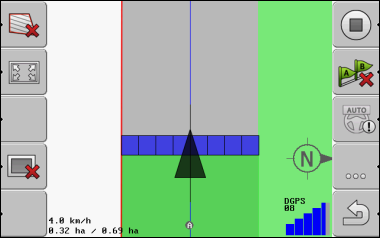

		Nu kan markens indre bearbejdes. SECTION-Control behandler kun markens indre. Banerne kobles fra ved overgang til vendepladsen. Parallelføring i det indre af marken er aktiveret.	På vendepladsen fremkommer styrelinjer.
		Nu kan vendepladsen bearbejdes.	Parallelføring i det indre af marken aktiveres. Hold funktionstasten nede i tre sekunder for at slette vendepladsen.

Parameter

Følgende parametre skal indstilles:

▪: "Foragerbredde"

: Her indtastes, hvor bred vendepladsen skal være: Som grundlag kan arbejdsbredden på den bredeste maskine, f. eks. marksprøjten indtastes.

▪: "Styrelinjeafstand"

: Indtast her, hvilken afstand styrelinjerne skal have. Dette svarer som regel til arbejdsbredden på det anvendte redskab.

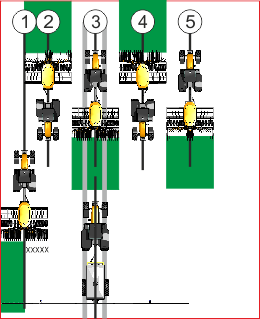

▪: "Halvsidefunktion"

: Parametre kun til såmaskiner.

: Indstil parameteret til "ja", hvis der med såmaskinen skal oprettes spor til marksprøjten og opret begge spor i en overkørsel.

: I denne funktion oprettes styrelinjerne således, at såmaskinen ved den første eller den anden overkørsel.

Fremgangsmåde

þ: En mark med markgrænse er indlæst.

1.: Start ny navigation

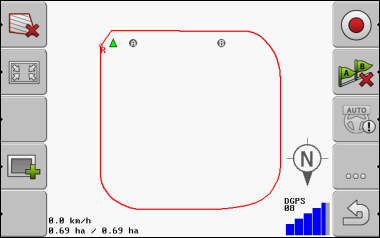

⇨: Der vises en mark med markgrænser og med en umarkeret vendeplads.

2.: - Indlæs vendepladsens parametre.

⇨: Parametrene fremkommer.

3.: Indtast parametrene.

4.: "OK" - Bekræft indtastningen.

⇨: I arbejdsmasken markeres vendepladsen orange.

5.: Bearbejd markens indre.

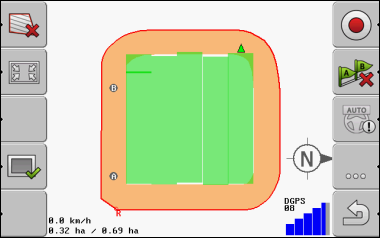

⇨: Efter bearbejdning er markens indre grøn og vendepladsen orange:

6.: - Aktiver parallelstyret på vendepladsen.

⇨: - viser i arbejdsmasken

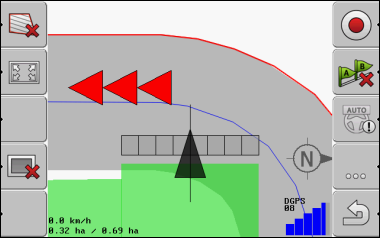

⇨: Vendepladsen markeres gråt.

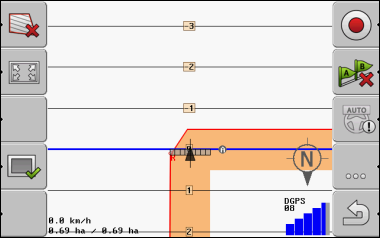

⇨: På vendepladsen fremkommer styrelinjer.

7.: Bearbejd vendepladsen.

⇨
