Oprettelse af nyt format for applikationskort
Der skal oprettes et nyt format, når der importeres et applikationskort, hvis opbygning er ukendt for softwaren.
Disse formater gemmes direkte på terminalens interne hukommelse. De skal oprettes separat på hver terminal.

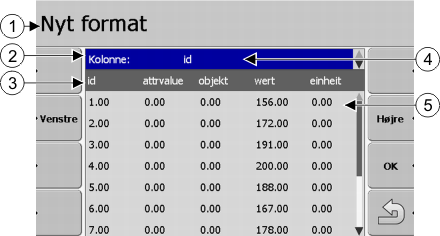

Maske "Nyt format"
Maskens betegnelse
Den valgte kolonnes betegnelse
Felt til valg af en kolonne
Data i tabellen
Dataene stammer fra shp filen
Tabeloverskrifter
Kolonneoverskrifterne defineres når applikationskortet oprettes med pc-softwaren.





Betjeningselementer


Betjeningselement
Funktion
 Drehrad drehen
Vælg kolonnens navn
Venstre
Bladr til venstre, når tabellen er større end skærmen.
Højre
Bladr til højre, når tabellen er større end skærmen.
OK
Bekræft udvalget


Fremgangsmåde



Således oprettes et nyt format for applikationskortet:
þ
Du har valgt et applikationskort.
þ
Masken "Vælg format" er hentet.
1.
Tryk - "Ny"
⇨
Følgende maske fremkommer: "Nyt format"
2.
 Drehrad drehen- Vælg i linjen „Kolonne“ navnet på den kolonne, der indeholder de ønskede værdier.
3.
Klik "OK" for at bekræfte valget.
⇨
Følgende maske fremkommer: „Formatnavn“
4.
Indtast navnet på det nye format.
⇨
Følgende maske fremkommer: "Enhed"
5.
Vælg enhed, hvor værdierne på applikationskortet er registreret.
6.
Tryk - "OK"
⇨
Følgende maske fremkommer: "Vælg format".
⇨
Navnet på det nye format vises i linjen "Format".
7.
Tryk - "OK"
⇨
Applikationskortet hentes. Denne proces kan tage lidt længere tid, hvis applikationskortet er stort.
⇨
Følgende maske fremkommer: „Applikationskort“
