Регистриране на границата на полето посредством обиколка на полето

За да регистрирате границата на полето директно на терминала, трябва да обиколите полето. Колкото по-точни сте при обиколката, толкова по-точно ще бъдат включени след това секциите в граничната зона.

Точността на GPS сигнала е много важна:

▪: Ако имате възможност, използвайте възможно най-точен GPS сигнал, например RTK.

▪: Ако работите с DGPS, калибрирайте GPS сигнала на всеки 15 минути. За да направите това, прекъснете записа (символ ) и се придвижете до отправната точка. След калибрирането отново се придвижете до мястото, където сте прекъснали обиколката.

Основно протичане - без компютър за изпълнение на определени задачи ISOBUS и без SECTION-Control

Начин на действие

Така обикаляте полето, ако работите без компютър за изпълнение на определени задачи ISOBUS и без SECTION-Control:

þ: Параметър „SECTION-Control“ е деактивиран.

þ: Вие сте избрали профил на машината, който подхожда на Вашето превозно средство.

1.: Стартирайте нова навигация.

2.: Ако работите без RTK, настройте отправна точка или калибрирайте GPS сигнала.

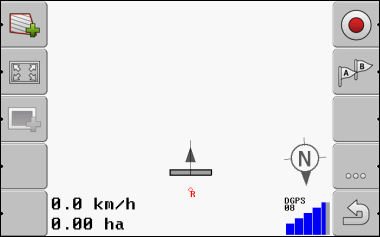

⇨: Вие виждате следното изображение:

3.: - Натиснете този символ на функция, за да съобщите на терминала, че уредът за работа работи. Ако на уреда за работа (или трактора) е монтиран сензор за раб. положение и е конфигуриран в профила на машината, този символ не се появява. В този случай терминалът разпознава автоматично, че уредът за работа работи.

4.: Включете уреда за работа или го поставете в работно положение.

5.: Обиколете полето. При това се опитайте с най-външната част на уреда за работа да преминете директно по ръба на полето. Ако установите, че работната широчина е различна от ширината на уреда за работа, спрете и коригирайте параметър „Работна широчина“ в профилите на машината. За времето на обиколката на полето можете да настроите параметъра дори малко по-високо и след това да се движите на постоянно разстояние от ръба на полето.

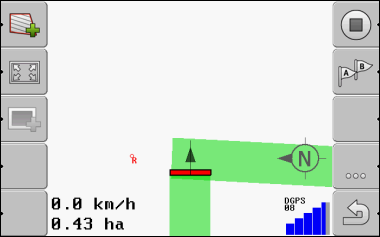

⇨: След първите сантиметри виждате, че на екрана площта зад превозното средство се маркира в зелено. Зеленият цвят маркира обработената площ:

6.: Обиколете цялото поле.

7.: Спрете, щом обиколите полето.

⇨: Обиколката трябва да бъде затворена:

8.: - Натиснете този символ на функция, за да маркирате границата на полето около маркираната в зелено площ.

⇨: На екрана за навигация около цялото поле се изтегля червена линия. Това е границата на полето.

⇨: Сега в зоната на брояча се появява изчислената площ на полето.

⇨: Тъй като се намирате в близост до границата на полето, терминалът започва да писука и на екрана се появява предупредителното съобщение „Граница поле“.

Вие можете да запаметите една регистрирана така граница на полето.

Обиколка на полето със SECTION-Control

Ако работите със SECTION-Control, Вие постъпвате почти по същия начин, описан в основното протичане.

Важно:

▪: Трябва да има свързан компютър за изпълнение на определени задачи ISOBUS.

▪: Преди регистриране на границите на полета включете в настройките параметър „SECTION-Control“.

▪: Символи на функции и се заменят с този символ . В стъпка 3 на основното протичане трябва да включите автоматичния режим на SECTION-Control. Обработената площ се маркира автоматично, щом уредът за работа работи.

Обиколка на полето с трактор, четириколесник или друго превозно средство без уред за работа

В много случаи е предимство да се обикаля полето с превозно средство, което не тегли уред за работа.

Важно:

▪: Трябва да монтирате терминала и GPS приемника на превозното средство.

▪: Нужен Ви е профил на машината за четириколесното превозно средство. При това посочете много точно позицията на GPS приемника и работната широчина.

▪: Половината работна широчина съответства на разстоянието от средата на превозното средство до границата на полето. Спазвайте това разстояние по време на цялата обиколка на полето.
