Информация в работната маска

Щом стартирате навигацията, се появява работната маска. Оттук можете да изпълните всички следващи задачи, които са Ви необходими по време на работа на полето.

Информацията, която се появява в работната маска, се различават в зависимост от това, дали е настроен параметър SECTION-Control на „да“ или на „не“.

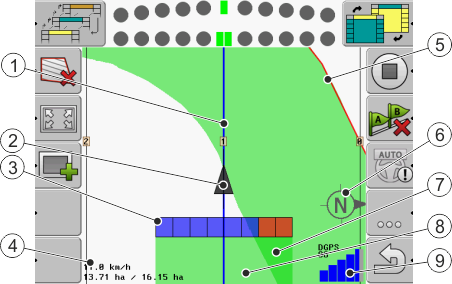

Arbeitsmaske, wenn SECTION-Control deaktiviert ist

Работна маска, когато е изключен SECTION-Control

	Водещи линии		Граница поле
	Позиция на GPS приемника		Компас
	Работна полоса		Двойно преминати и обработени площи
	Брояч и информация за статуса		Преминати и обработени площи
			Статус на GPS връзката

Arbeitsmaske, wenn SECTION-Control aktiviert ist

Промени в работната маска, когато е включен SECTION-Control

	Брояч и информация за статуса		Тъмният цвят показва само двойно обработени площи
	Символ за функция за промяна на режима на работа

Водещи линии

Водещите линии са помощни линии, които Ви помагат да се придвижвате паралелно.

Има три вида водещи линии:

▪: Линия AB - Това е първата водеща линия. На екрана тя винаги е маркирана с буквите А и В.

▪: Активирана водеща линия - Това е водещата линия, която следва в момента превозното средство. Тя е маркирана в синьо.

▪: Не активирани водещи линии - Водещи линии, които не са включени.

Позиция на GPS приемника

Центърът на сивата стрелка над работната полоса съответства на позицията на GPS приемника.

Работна полоса

Работната полоса символизира селскостопанския уред. Тя е съставена от множество четириъгълници. Всеки четириъгълник съответства на една секция. Цветът на четириъгълниците може да се променя по време на работата.

Вижте също: Използване на SECTION-View

Брояч и информация за статуса

Информация в зоната на брояча

	Режим на работа на SECTION-Control		Настроена степен на припокриване
	Актуална скорост Скоростта се установява с помощта на GPS позицията и може да бъде различна от скоростта в компютъра за изпълнение на определени задачи.		Обща площ в границите на полето. Само ако сте регистрирали границата на полето.
	Брояч на площи - Площ, която трябва още да бъде обработена, когато сте регистрирали границата на полето. - Вече обработена площ, когато не сте регистрирали граница на полето.

Граница поле

Граница поле показва на софтуера точната позиция на полето и служи като предварително зададена стойност за изчисление на цялата площ на полето.

Преминати и обработени площи

Площите зад символа на машината се маркират със зелен цвят. При това зеленият цвят в зависимост от конфигурацията може да има следното значение:

▪: Преминати площи

: Ако използвате само TRACK-Leader, преминатата площ се маркира. Тя се маркира независимо от това, дали машината е обработвала площта при записаната следа или не.

▪: Обработени площи

: Ако използвате SECTION-Control, се маркират обработените площи. Площите, по които е преминала машината, но не ги е обработила, обаче не се маркират.

Ако желаете, софтуерът да маркира в зелено само обработените площи, трябва да направите следното:

▪: Активиране на SECTION-Control

или

▪: Монтиране и включване на сензор за раб. положение

: Сензорът за раб. положение разпознава, че има селскостопански уред в работно положение и предава тази информация на терминала.

Статус на GPS връзката

Показва статуса на DGPS връзката.

Вижте също: Проверка на качеството на DGPS сигнала
