Създаване на нов формат на програмната карта
Вие трябва да създадете нов формат, ако импортирате програмна карта, чиято конструкция е неизвестна на софтуера.
Форматите се запаметяват директно във вътрешната памет на терминала. Вие трябва да ги създавате отделно на всеки терминал.

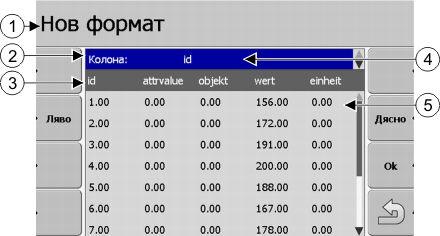

Маска "Нов формат"
Обозначение на маската
Обозначение на избраната колона
Поле за избор на нова колона
Данни в таблицата
Данните произхождат от файл shp
Заглавия на таблици
Заглавията на колони се дефинират при съставяне на програмната карта със софтуера на персоналния компютър.





Обслужващи елементи


Обслужващ елемент
Функция
Избор на името на колоната
Ляво
Прекарайте скрола наляво, ако таблицата е по-голяма от екрана.
Дясно
Прекарайте скрола надясно, ако таблицата е по-голяма от екрана.
OK
Потвърждение на избора


Начин на действие



Така създавате нов формат на програмната карта:
þ
Вие сте избрали програмна карта.
þ
Извикана е маска „Избор на формат“.
1.
Натиснете „Нов“.
⇨
Появява се следната маска: „Нов формат“
2.
 Drehrad drehen - В реда „Колона“ изберете обозначението на колоната, която съдържа желаните стойности.
3.
Натиснете „OK“, за да потвърдите избора.
⇨
Появява се следната маска: „Име на формата“
4.
Въведете името на новия формат.
⇨
Появява се следната маска: „Мерна единица“
5.
Изберете мерната единица, в която са регистрирани стойностите в програмната карта.
6.
Натиснете „ОК“.
⇨
Появява се следната маска: „Избор на формат“.
⇨
Името на новия формат се появява в реда „Формат“.
7.
Натиснете „ОК“.
⇨
Програмната карта се зарежда. Тази процедура може да продължи малко по-дълго, ако програмната карта е голяма.
⇨
Появява се следната маска: „Програмни карти“
