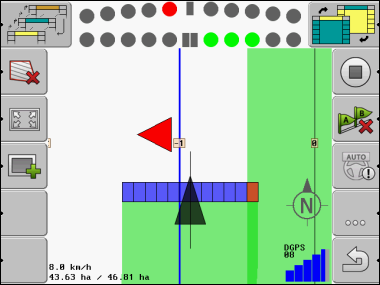

Панел на екрана в графичен режим
Панелът на екрана в графичен режим се състои от две черти:
- ▪
- Долу се показва актуалното отклонение от водещата линия.
- ▪
- Горе отклонението се показва на определено разстояние. Вижте параметър „Преглед“.
Всеки кръг отговаря на определено отклонение в сантиметри. Вижте параметър „Чувствителност“.
Тъй като ъгълът на движение по технически причини трябва малко да се колебае, за индикацията в лентата на предварителния преглед се използва двойната стойност за чувствителността.
Цел на управлението е, винаги да светят само централните четириъгълници.
