Laitteiden sijoituksen konfigurointi

Laitejärjestys osoittaa, mistä ISOBUS-työtietokoneista pääte lataa liitettyjen maatalouskoneiden geometriat. Geometriaa tarvitaan kaikkien laite-elementtien sijainnin laskemiseen GPS-signaalin perusteella. Vain siten on tarkka rinnakkaisohjaus ja osaleveyden kytkentä mahdollista.

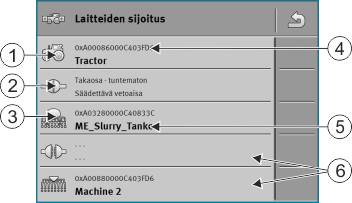

	Traktorin symboli		Traktorin ISO-nimi
	Traktorin ja ohjausyksikön välillä on liitäntä - yhdistetyt laitteet		Ohjausyksikön nimi
	ISOBUS-ohjausyksikön symboli		Kaikkia luettelossa olevia laitteita ei tarvitse yhdistää. - erotetut laitteet

Yksinkertaisissa järjestelmissä pääte voi asettaa laitejärjestyksen automaattisesti. Ennen muuta silloin, kun ME-pääte on ainoa, joka sisältää traktorin geometrian.

Seuraavissa tapauksissa voi kuitenkin olla tarpeen asettaa laitejärjestys manuaalisesti:

▪: Kun traktorin ohjaamoon on asennettu traktorityötietokone (Tractor-ECU), johon on tallennettu traktorin geometria. Tässä tapauksessa sinun on päätettävä, mikä Tractor-ECU laitejärjestyksessä yhdistetään toisiin laitteisiin: ME-päätteen sovellus vai työtietokoneen sovellus.

▪: Kun järjestelmä ei itse voi järjestää ISOBUS-työtietokoneita. Esimerkiksi silloin, kun traktori vetää useampaa kuin yhtä maatalouskonetta (esim.: lannanlevitintä ja kylvökonetta).

▪: Kun yhteys ISOBUS-työtietokoneeseen katkeaa ISO-XML-tilauksen ollessa käynnistettynä. Useimmissa tapauksissa laitejärjestys asettuu oikein, kun liität ISOBUS-työtietokoneen uudestaan.

▪: Kun pääte käynnistettäessä tulee virheilmoitus: ”Laitejärjestys puutteellinen”.

▪: Kun käynnistettäessä navigointi TRACK-Leaderissa tulee virheilmoitus: ”Laitetietoja ladataan vielä”. Laitejärjestyksen asetus saattaa poistaa ongelman.

Toimintatapa

Näin konfiguroit laitteiden sijoituksen käyttäessäsi ISOBUS-TC-sovellusta tilassa ”Vakio”:

þ: Kaikki pellolle tarvittavat ISOBUS-ohjausyksiköt ja virtuaaliset ohjausyksiköt on liitetty.

1.: - Avaa ISOBUS-TC-sovellus.

2.: Napsauta kohtaa ”Laitteet”.

⇨: Ikkuna ”Laitteet” tulee näkyviin.

3.: - Avaa laitteiden sijoitus.

⇨: Olet kutsunut esiin laitteiden sijoituksen sisältävän ikkunan.

⇨: Näyttöön tulee luettelo kaikista ISOBUSiin liitetyistä laitteista. Laitteiden välissä näkyvät niiden liitännät.

4.: Valitse ensimmäinen laite napsauttamalla merkintää ylärivillä.

5.: Toiselle paikalle pitäisi tulla näkyviin maatalouskoneen, joka on liitetty ME-päätteeseen. Napsauta riviä, joka sisältää toisen laitteen, ja valitse laite.

6.: Laitteiden väliltä pitää vielä valita sopiva liitäntä. Napsauta laitteiden välistä riviä ja valitse jokaiselle laitteelle sopiva liitäntä.

7.: - Poistu ikkunasta tallentaaksesi syötöt.
