Parametrit
Nimi
Virtuaalisen työtietokoneen nimi.
Ulkoinen ajoneuvon tietokone
Kun ajoneuvon tietokone tai agronominen anturi liitetään sarjaliitäntään, tässä parametrissa on valittava sen malli.
Luettelo sisältää seuraavat laitteet:
- ▪
- Ajoneuvojen tietokoneet, jotka voivat viestiä protokollan ASD tai LH5000 avulla ja jotka kykenevät viestimään päätteen kanssa. Jos haluat liittää ajoneuvon tietokoneen, joka tukee näitä protokollia, mutta jota ei näy luettelossa, ota yhteyttä Müller-Elektronikiin ja suorita tämän luvun lopussa olevat työvaiheet.
- ▪
- Agronomiset anturit, jotka voidaan liittää päätteen sarjaliitäntään.
- ▪
- AMABUS. Huomaa, että AMABUSin liitäntään tarvitaan erikoiskaapeli, tuotenumero: 30322572
Toimintatapa
Näin voit päivittää ajoneuvon tietokoneiden luettelon:
- þ
- Olet ottanut yhteyttä Müller-Elektronikiin ja saanut USB-tikun, jolla on asennustiedosto.
- þ
- Virtual ECU -sovellus on suljettu.
- 1.
- Liitä USB-tikku päätteeseen.
- 2.
- Käynnistä sovellus Virtual ECU.
- ⇨
- Näkyviin tulee seuraava ilmoitus: ”Haluatko päivittää ulkoisten ajoneuvon tietokoneiden luettelon?”
- 3.
- Valitse ”Kyllä” päivittääksesi luettelon.
- 4.
- Vahvista.
- 5.
- Käynnistä pääte uudelleen.
- ⇨
- Voit nyt valita lisätyn ajoneuvon tietokoneen.
Laitetyyppi
Käytä tätä parametria maatalouskoneen tyypin asettamiseen.
On olemassa seuraavat laitetyypit:
- ▪
- Kylvökone
- ▪
- Lannoitteenlevitin
- ▪
- Ruisku
- ▪
- Maanmuokkaus
Liitäntätyyppi
Käytä tätä parametria maatalouskoneen liitäntätyypin asettamiseen.
On olemassa seuraavat liitäntätyypit:
- ▪
- tuntematon
- ▪
- Säädettävä vetoaisa
- ▪
- Työntövarsi vedetty
- ▪
- Työntövarsi asennettu
- ▪
- Kiinnityskoukku
- ▪
- Haarukka
- ▪
- Kiinnitystappi
- ▪
- Kiinnike
- ▪
- Kuula

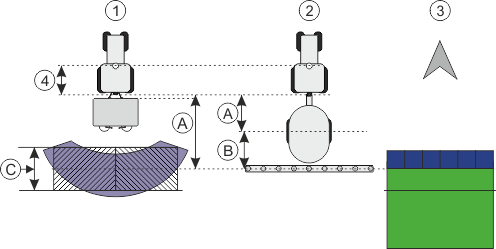

Konemalli
Tällä parametrilla on vaikutusta siihen, kuinka työpalkki TRACK-Leaderissa seuraa nuolta. Konfiguroinnin avulla työstettyjen alojen tallennuksen kaarteissa tulisi olla tarkempaa.
Jokaisen muutoksenjälkeen on myös geometriaa sovitettava.
Mahdolliset arvot:
- ▪
- ”asennettu”
- Asetus maatalouskoneille, jotka on asennettu traktorin kolmipisteeseen.
- ▪
- ”hinattu”
- Asetus traktorilla vedettäville maatalouskoneille. Työpalkkia ohjataan kuten perävaunua traktorin takana.
Työleveys
Tämä parametri näyttää laitteeseen asennetun työleveyden.
Osaleveyksien lukumäärä
Syötä tähän, kuinka monta poiskytkettävää osaleveyttä koneella on. Peltoruiskulla näitä ovat osaleveysventtiilit, lannoitteenlevittimellä tai kylvökoneella näitä voivat olla esimerkiksi annostelulaitteet.
Tämän parametrin tehtävänä on välittää oikea osaleveyksien lukumäärä moduulille SECTION-View, jotta voit kytkeä osaleveydet manuaalisesti.
Jokainen lohko ilmestyy työpalkin osana työsivulle.
Osaleveydet
Avaa ikkunan, johon voit syöttää, kuinka leveä koneen jokainen osaleveys on.

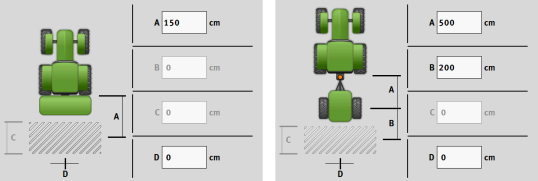

Geometria
Geometria sisältää useita mittauksia, jotka auttavat kuvaamaan ajoneuvoyhdistelmän oikein TRACK-Leaderissa ja selvittämään sen sijainnin.
Geometria kutsutaan esiin napsauttamalla toimintosymbolia:
TRAMLINE-View
TRAMLINE-View sisältää parametrit, joiden avulla kylvökoneita käytettäessä ajourat voidaan näyttää oikein TRACK-Leaderissa.
TRAMLINE-Viewn käyttöä varten lisenssin ”TRAMLINE-Management” on oltava aktivoituna.
TRAMLINE-View kutsutaan esiin napsauttamalla toimintosymbolia:
Parametri:
- ▪
- ”Ajourarytmitys”
- Määrittää ajourarytmityksen, jolla työskennellään.
- ▪
- ”Työn aloitus”
- Määrittää, mistä kohtaa peltoa haluat aloittaa työn.
- ▪
- ”Aloitus puoli työleveyttä”
- Määrittää, suoritatko ensimmäisen ylityksen työn aloituksen jälkeen vain puolella työleveydellä.
