NQ-kameran liittäminen
Toimintatapa
- 1.

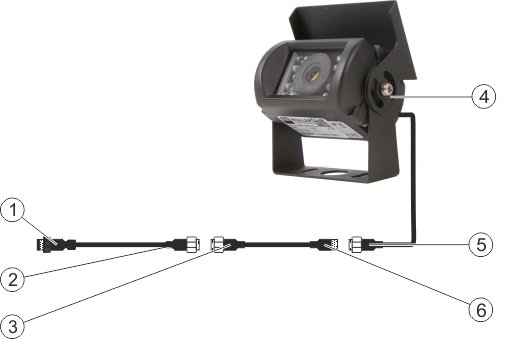

- Liitä kaapelit kuvan mukaisesti. Huomioi kaapelin pituus.
- 2.
- HUOMIO! Kun asennat kaapelia, varmista, että kaapelit eivät taitu mistään kohdin ja että kukaan ei voi kompastua asennettuihin kaapeleihin.
- 3.
- Asenna kaapeli. Varmista, että kaapeli ulottuu päätteeseen ja että se ei repeydy irti työn aikana.
- 4.
- Kiinnitä kaapeli mukana toimitetuilla kaapelinkiinnittimillä.
- 5.
- Kiinnitä kamera. Käytä tähän valkoisessa laatikossa olevan pikaohjeen poraussapluunaa.
- 6.
- Liitä kamera päätteeseen. Käytä tähän liitäntää CAM.
- 8.
- Kun irrotat kaapelin päätteestä, käytä avoimeksi jäävän pistokkeen tiivistämiseen mukana toimitettua kumitiivistettä.
