Anbau- und Bedienungsanleitung - 1 ir 2 kameros jungčių kaiščių priskyrimas

1 ir 2 kameros jungčių kaiščių priskyrimas

1 ir 2 jungtys skirtos analoginei kamerai prijungti. Abiems jungtims priskiriami vienodi kaiščiai.

1 ir 2 jungtys - tai 5 polių, A koduotės M12 kištukiniai lizdai. Kaiščių priskyrimas pateikiamas tolesnėje lentelėje.

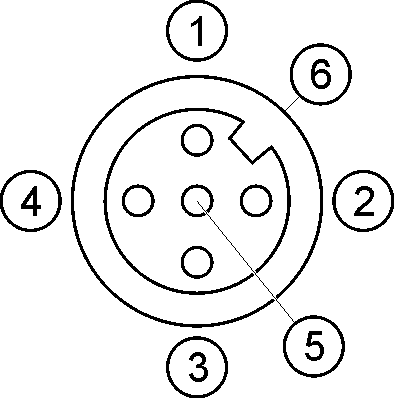

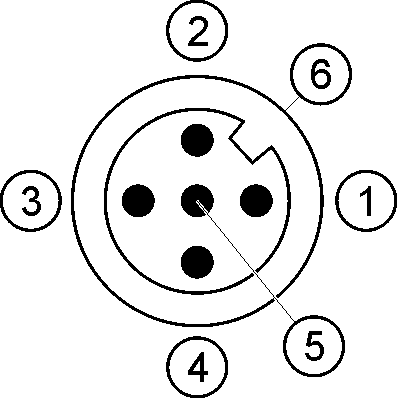

Kištukinio lizdo (terminale) kaiščių priskyrimas		Kištuko kaiščių priskyrimas

Kištukas	Signalas
1	Kaištis priskirtas „ME“ (jungti negalima)
2	GND
3	Kaištis priskirtas „ME“ (jungti negalima)
4	Vaizdo signalas
5	Vaizdo apsauga
Išorinis sluoksnis	Apsauga
