Anbau- und Bedienungsanleitung - Sekcijų perjungimas ir nustatytųjų verčių perdavimas per ASD

Sekcijų perjungimas ir nustatytųjų verčių perdavimas per ASD

Testuoti borto kompiuteriai*

Gamintojas	Borto kompiuteris	Programinės įrangos versija	Sparta bodais	Nustatytosios vertės perdavimas	Sekcijų perjungimas
Amazone	Amatron3	V1.09.00	19200	+	-
Amazone	Amatron+	V3.23.00	19200	+	-
RAUCH	Quantron A	V1.20.00	19200**	-	+
RAUCH	Quantron E	V3.51.00	19200**	+	+
RAUCH	Quantron E2	V2.10.00	19200**	+	+
„Müller-Elektronik“	Spraylight	V02.00.13	19200	+	+
„Müller-Elektronik“	DRILL-Control	-	19200	+	+

* – Čia išvardyti tik tie borto kompiuteriai, kuriuose galėjome nustatyti, kad yra serijinė jungtis. Kitų versijų programinėje įrangoje informacija gali būti kitokia.

** – Borto kompiuteryje reikia aktyvinti parametrą „GPS-Control“.

Galite naudoti ASD protokolą ir perduoti nustatytąsias vertes iš taikomojo žemėlapio arba perjungti sekcijas. Kaip galėsite naudoti šias funkcijas, priklauso nuo borto kompiuterio.

Kad galėtumėte perduoti per ASD protokolą, turite suaktyvinti licenciją „ASD-Protocol“.

Veiksmai

Taip sukonfigūruosite serijinę jungtį, kad per borto kompiuterį galėtumėte perjungti sekcijas:

þ: Taikomojoje programoje „TRACK-Leader“ meniu „Bendras“ suaktyvinkite parametrą „SECTION-Control“.

þ: Patikrinkite, ar borto kompiuteryje nereikia aktyvinti ASD protokolo. Jei taip, suaktyvinkite protokolą.

1.: Borto kompiuterio prijungimas prie terminalo.

2.: – įjunkite terminalą.

3.: Taikomosios programos „SerialInterface“ įjungimas:
| SerialInterf

4.: – nuskaitykite mašinų profilių sąrašą.

5.: – įveskite naują mašinos profilį.

⇨: Ekrane atsiras naujas mašinos profilis.

6.: Sukonfigūruokite parametrus atlikdami šiuos veiksmus.

7.: „Darbo režimas“ -> „Sekcijų perjungimas“

8.: „Protokolas“ -> „ASD“

9.: „Padargo tipas“ -> pasirinkite padargą, su kuriuo dirbsite.

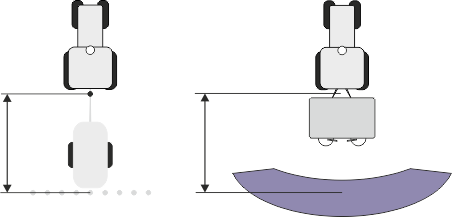

10.: „Traktorius<-->Darbinis taškas“ – čia įveskite atstumą tarp traktoriaus pakabos taško ir darbinio taško.

11.: „Poslinkis K/D“ – parametras, naudojamas norint nustatyti asimetriškų padargų geometriją. Įveskite, kokiu atstumu turi būti nutolęs darbinio pločio centras. Paslinkimo dešinėn atveju įveskite teigiamą vertę, paslinkimo kairėn atveju įveskite neigiamą vertę.

12.: „Darbinis plotis“ – borto kompiuteryje nustatytas darbinis plotis.

13.: „Sekcijų skaičius“ – borto kompiuteryje nustatytas sekcijų skaičius.

14.: – borto kompiuteryje nustatytas atskirų sekcijų plotis.

15.: – atgal

16.: – aktyvinkite mašinos profilį.

17.: – paspauskite ir patvirtinkite, kad išsaugotumėte mašinos profilį.

18.: – paleiskite terminalą iš naujo.

Kiti veiksmai

Įrengėte serijinę jungtį. Dabar turite sukonfigūruoti terminalo taikomąsias programas.

Jei naudojate taikomąją programą „TRACK-Leader“:

1.: Suaktyvinkite parametrą „SECTION-Control“ pasirinkę „Nustatymai / Bendras“.

2.: Sukonfigūruokite sekcijų perjungimą pasirinkę „Nustatymai / SECTION-Control“.

3.: Įkelkite taikomąjį žemėlapį.

Taikomąjį žemėlapį galite įkelti dviem būdais:

▪: Kaip shp duomenų rinkmeną taikomojoje programoje „TRACK-Leader“.

▪: Kaip ISO-XML užduoties dalį, jei naudojate taikomąją programą „ISOBUS-TC“ ir dirvos lauko žemėlapį.

Daugiau informacijos rasite „TRACK-Leader“ ir „ISOBUS-TC“ naudojimo instrukcijose.
