Terminalo konfigūracija taikomąja programa „Service“
Pokrypio jutiklio „GPS TILT-Module“ konfigūracija
Pokrypio jutiklio „GPS TILT-Module“ konfigūracijaPokrypio jutiklio „GPS TILT-Module“ konfigūracija
Veiksmai
- þ
- Pokrypio jutiklis „GPS TILT-Module“ yra prijungtas.
- þ
- Traktorius pastatytas lygioje vietoje.
- þ
- Išorinės „ME-Lightbar“ tvarkyklė deaktyvinta.
- 1.
- Jeigu tarp terminalo ir pokrypio jutiklio prie kabelio prijungti kokie nors papildomi prietaisai (pvz., „ME-Lightbar“), atjunkite šiuos prietaisus. Pokrypio jutiklį reikia tiesiogiai susieti su terminalu. Užbaigus pokrypio modulio konfigūravimą, vėl prijunkite papildomus prietaisus.
- 2.
- Pamatuokite atstumą tarp GPS imtuvo ir žemės paviršiaus.
- 3.
- Įjunkite terminalą.
- 5.

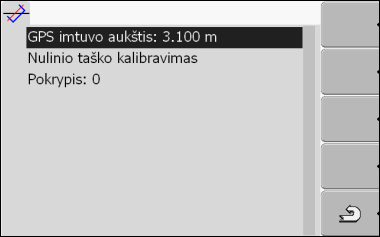

- Eilutėje „GPS imtuvo aukštis“ įveskite atstumą tarp GPS imtuvo ir žemės paviršiaus.
- 6.
- Traktorių pastatykite ant žinomo lygaus paviršiaus.
- 7.
- Spustelėkite eilutę „Nulinio taško kalibravimas“.
- ⇨
- Sukalibruojama pokrypio jutiklio padėtis ant lygaus pagrindo.
- ⇨
- Sukalibravus eilutėje „Pokrypis“ rodomas kampas „0“. Kaskart traktoriui pakrypstant, rodomas kampas keičiasi.
- 8.
- Vėl prijunkite visus prietaisus, kurie buvo nesusieti konfigūruojant.
