Montavimo ir naudojimo instrukcija

Vairalazdės klavišų konfigūracija

Naudodami terminalą, „ISOBUS“ darbo kompiuterio funkcijas galite priskirti vairalazdės klavišams. Tokiam priskyrimui „ISOBUS“ darbo kompiuteris ir vairalazdė turi atitikti ISOBUS standarto papildomos specifikacijos Nr. 2 reikalavimus.

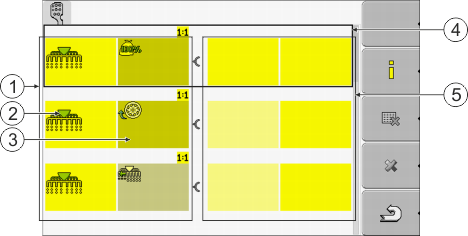

MAA_Auxilary 2_ECU

Funkcijos parinkimas

	Galimų pasirinkti funkcijų sritis		Žymeklis
	„ISOBUS“ darbo skaičiuoklės simbolis		Funkcijų priskyrimo klavišams sritis
	Funkcijos simbolis

MAA_Auxilary 2_MFG

Funkcijų priskyrimas klavišams. Pavyzdyje naudojama „Müller-Elektronik“ daugiafunkcė vairalazdė („MFG“).

	LED spalva (daugiafunkcės vairalazdės šoninio jungiklio vieta)		Daugiafunkcės vairalazdės versija
	Mygtukas, kuriam priskiriama funkcija		Daugiafunkcės vairalazdės programinės įrangos versija
	Kiti klavišai

Funkcijos simbolis	Reikšmė
	Informacija apie versiją
	Ištrina visus priskyrimus
	Ištrina pažymėtą priskyrimą
	Patvirtina visus priskyrimus

Veiksmai

Taip suaktyvinsite šios funkcijos tvarkyklę:

1.: Įjunkite ekraną „Tvarkyklės“:
| „Service“ | „Tvarkyklės“

2.: Tvarkyklėje „Auxiliary 2“ suaktyvinkite parinktį „Auxiliary2“.

3.: - Iš naujo paleiskite terminalą.

Veiksmai

Taip sukonfigūruosite mygtukų funkcijas:

þ: Vairalazdė ir „ISOBUS“ darbo skaičiuoklė yra prijungtos ir palaiko protokolą „Auxiliary 2“.

þ: Jūs suaktyvinote tvarkyklę „Auxiliary2“.

1.: Įjunkite vairalazdės konfigūracijos ekraną:
| Service | |

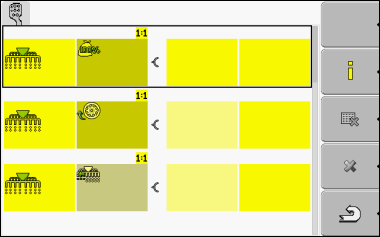

⇨: Atsiras šis ekranas:

⇨: Kokie simboliai rodomi, priklauso nuo prijungtos „ISOBUS“ darbo skaičiuoklės programinės įrangos. Šis ekrano vaizdas yra tik pavyzdys.

2.: - Pasirinkite funkciją, kurią norite priskirti tam tikram klavišui.

⇨: Atsiras šis ekranas:

⇨: Ekrano turinys priklauso nuo prijungtos vairalazdės programinės įrangos.

3.: Pasirinkite klavišą, kuriam ketinate priskirti pasirinktą funkciją. Šis ekrano vaizdas yra tik pavyzdys.

4.: - Išeikite iš ekrano.

5.: - Iš naujo paleiskite terminalą.

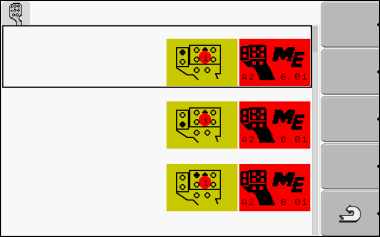

⇨: Terminalą paleidus iš naujo, atsiranda ekranas, kuriame pateikiami priskyrimai.

⇨: Jeigu šis ekranas neatsiranda, atidarykite taikomąją programą „Service“.

6.: Patvirtinkite pranešimą „Slinkite žemyn iki pabaigos“.

7.: Sukamuoju reguliatoriumi sąrašą slinkite žemyn iki pat pabaigos.

⇨: Dešinėje pusėje atsiras šis žalios spalvos simbolis:

8.: - Patvirtinkite priskyrimus. Kaskart paleidę terminalą iš naujo, turite iš naujo patvirtinti priskyrimus.

⇨: Priskyrimą atlikote ir mašiną galite valdyti vairalazde.
