Configurar el receptor GPS

El software interno debe configurarse en cada uno de los receptores GPS. Los siguientes receptores GPS de Müller-Elektronik pueden configurarse a través del terminal:


▪
A100, A101


▪
AG-STAR, SMART-6L


Los receptores GPS restantes deben configurarse según las instrucciones del fabricante.


Símbolo de función
Función
Reinicia la configuración del receptor de DGPS a los valores predeterminados
Visualizar el estado de la conexión DGPS



Procedimiento



Para configurar los parámetros:
þ
Un receptor GPS está conectado a la conexión C del terminal.
þ
El receptor GPS está conectado directamente al terminal. No puede haber dispositivos periféricos tales como la Lightbar de ME o el sensor de inclinación conectados entre el receptor GPS y el terminal.
þ
El controlador correspondiente está activado.
þ
El controlador de la Lightbar de ME "Lightbar" está desactivado. De lo contrario, no será posible configurar el receptor DGPS.
1.
Cambie a la pantalla "GPS":
 Taste Auswahlmenü aufrufen | Service |  Funktionssymbol GPS-Antenne
⇨

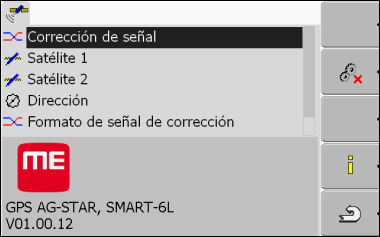

Aparece la siguiente pantalla:

2.
 Drehrad drücken - Haga clic en el parámetro deseado. Primero establezca el parámetro "Señal de corrección".
⇨
Aparece un menú desplegable.
3.
 Drehrad drücken - Haga clic en el valor deseado.
⇨
Junto al valor aparece el símbolo  Symbol aktiviert.
4.
 Funktionssymbol Pfeil zurück - Atrás.
⇨
Algunos parámetros requieren el reinicio del terminal. En estos casos aparece el siguiente mensaje:
"Reinicie el terminal."
⇨
Ha configurado el receptor DGPS.
5.
Conecte todos los dispositivos periféricos que haya desconectado para realizar la configuración.
