Configurar el sensor de posición de trabajo


Cuando un sensor de posición de trabajo se conecta a través del conector B del terminal, deberá notificar al terminal el principio bajo el que funciona el sensor.


Durante la configuración, podrá optar por tres tipos de sensores:


▪
"análogo"

Se utiliza un sensor de posición de trabajo análogo que mide la altura del mecanismo de elevación de tres puntos en valores porcentuales.


▪
"digital"

Se utiliza un sensor de posición de trabajo digital y compatible con ISO 11786. El sensor está conectado al terminal a través de la toma de señal.


▪
"ME-sensor Y"

Se utiliza un sensor de posición de trabajo de Müller-Elektronik. El sensor está conectado al terminal.




Procedimiento



þ
Se ha conectado un sensor de posición de trabajo directamente o mediante el conector de señal al terminal.
þ
Se ha seleccionado el valor "Sensor a tres puntos delantero" o "Sensor a tres puntos trasero" en el parámetro "Posición de trabajo".
1.
Ejecutar la aplicación Tractor-ECU:
 Taste Auswahlmenü aufrufen | Tractor-ECU
2.
 Funktionssymbol GPS-Offset einstellen - Abrir la lista de vehículos.
3.
Seleccionar el perfil de vehículo.
4.
 FS_Edit Hitch - Presionar esta tecla.
⇨

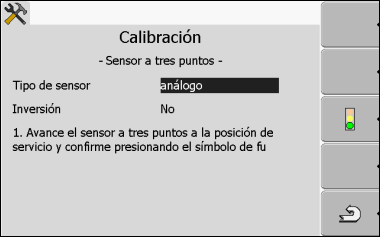

Aparece la siguiente pantalla:

5.
Seleccionar el tipo de sensor.
6.
Seleccionar si desea invertir la señal. Una inversión sólo es útil si seleccionó "digital" o "ME-sensor Y".
7.
Si seleccionó "digital" o "ME-sensor Y":  FS_Zurück - Regresar al perfil de vehículo.
O
Si seleccionó "analógo": Llevar el tres puntos a la altura donde comienza la posición de trabajo.
8.
 FS_Ampel grün - Pulsar esta tecla para confirmar.
9.
 FS_Zurück - Regresar al perfil de vehículo.
⇨
Ha configurado el sensor de posición de trabajo.
