Konfigurering af redskabsanordning

Redskabsanordningen viser, fra hvilke ISOBUS-computere terminalen henter geometrierne på de tilsluttede landbrugsredskaber. Geometrien er nødvendig for at kunne beregne alle deles position på basis af GPS-signalet. Kun på denne måde er en nøjagtig parallelstyring og sektionsaktivering mulig.

Redskaberne skal anordnes forfra og bagud, set i køreretningen

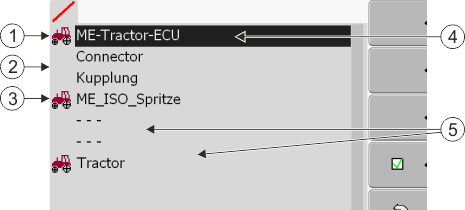

	Terminalens Tractor-ECU.		Computerens navn
	Konnektorer mellem applikation "ME-Tractor-ECU" og "ME_ISO_sprøjte". Geometrier fra disse redskaber overføres til SECTION-Control.		Ikke alle redskaber på listen skal forbindes. Computere, der ikke indeholder relevante geometridata, kan afbrydes. På billedet er computeren "Traktor" afbrudt, da traktor-geometrien skal overføres fra applikationen Tractor-ECU på terminalen.
	ISOBUS-computer "ME_ISO_sprøjte"

Fremgangsmåde

Således konfigureres redskabsanordningen, hvis applikationen ISOBUS-TC ikke anvendes:

þ: Alle ISOBUS-computere er tilsluttet ISOBUS.

1.: Åbn applikationen ISOBUS-TC.

2.: – Hent masken med redskabsanordningen.

⇨: Følgende maske fremkommer:

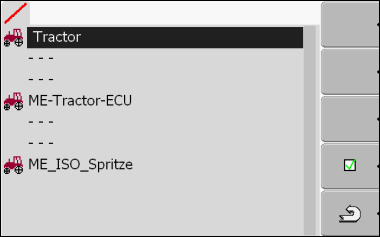

⇨: Der vises en liste med alle redskaber, der er tilsluttet en ISOBUS. Mellem redskaberne vises disses konnektorer.

3.: - Tryk på drejeknappen i den øverste linje for at vælge det første redskab. Hvis der anvendes en ME-terminal, der er tilsluttet en GPS-modtager, indstilles "ME-Tractor-ECU" i den øverste linje. Hvis geometrien befinder sig i en anden terminal eller traktorcomputer, kan denne indstilles.

4.: Som andet punkt bør der fremkomme det landbrugsredskab, der er tilsluttet på den bageste ISOBUS-stikdåse. Vælg et redskab i linjen for det andet redskab.

5.: Nu skal du kun vælge den passende konnektor mellem de to redskaber. Tryk på drejeknappen i linjen mellem de to redskaber og vælg den konnektor, der passer til hvert redskab.

Ved simple systemer kan terminalen indstille redskabsanordningen automatisk. Især, hvis ME-terminalen er den eneste, der indeholder traktorens geometri (se: Indtastning af GPS-modtagerens position).

I følgende tilfælde kan det desuden være nødvendig at indstille redskabsanordningen manuelt:

▪: Hvis der i traktorkabinen er monteret en traktor-computer (Tractor-ECU), hvor traktorgeometrien er gemt. I så fald skal du afgøre, hvilken Tractor-ECU der i redskabsanordningen forbindes med andre redskaber: ME-terminalens applikation eller jobcomputerens.

▪: Hvis systemet ikke selv kan placere ISOBUS-computerne. F. eks hvis traktoren ser mere end et landbrugsredskab (f. eks.: gyllespreder eller såmaskine).

▪: Hvis forbindelsen med en ISOBUS-computer afbrydes under starten af en ISO-XML-opgave. I de fleste tilfælde indstilles redskabsanordningen korrekt, så snart ISOBUS-computeren gentilsluttes.

▪: Hvis der fremkommer en fejlmeddelelse ved start af terminalen: "Redskabsanordning ufuldstændig"

▪: Hvis der under starten af en navigation i TRACK-Leader fremkommer den følgende fejlmeddelelse: "Redskabsdata hentes stadig." Redskabsanordningens indstillinger kan afhjælpe problemet.
