Tilslutninger på terminalen

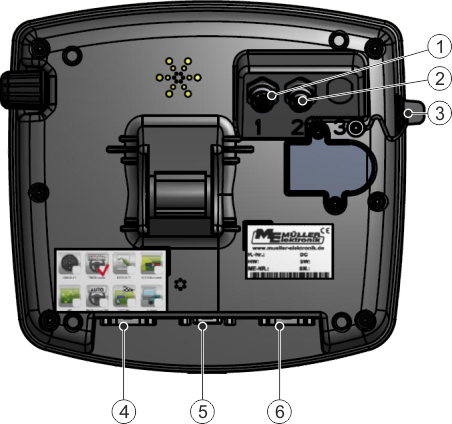

 Kleine Terminals mit Kamera
Terminalens bagside Variant med kameratilslutninger
Tilslutning af analogt kamera
(valgfrit)
Tilslutning B
Se kapitel: Pinfordeling tilslutning B
Tilslutning af analogt kamera
(valgfrit)
Tilslutning A
CAN-bus-tilslutning
Til tilslutning på strømforsyningen eller traktor-ISOBUS
USB-tilslutning
USB 1.1
Tilslutning C
Seriel konnektor RS232 til:.
- GPS-modtager
- Hældningsmodul „GPS TILT-modul“
- Lightbar
