Aktivering af sektioner og overfør de nominelle værdier via ASD
Testede computere*
* - Der er kun opført computere, hvor vi har konstateret, at den serielle grænseflader virker. Andre softwareversioner kan medføre andre resultater.
** - På computeren skal "GPS-Control" aktiveres
Du kan anvende ASD-protocol for at overføre nominelle værdier fra et applikationskort eller for at aktivere og deaktivere sektioner. Det afhænger af computeren, i hvilken omfang du kan anvende disse funktioner.
For at kunne benytte overførslen via ASD-protocol, skal du aktivere licensen "ASD-protocol".
Fremgangsmåde
Således konfigureres den serielle grænseflade, for at kunne aktivere og deaktivere sektioner med din computer:
- þ
- Du har i applikationen TRACK-Leader i menuen "Generelt" aktiveret "SECTION-Control".
- þ
- Du har kontrolleret, om computeren skal aktiveres via ASD-protokollen. Hvis ja, så har du aktiveret protokollen.
- Aktivering af terminalen.
- Hent listen af maskinprofiler.
- Tilføj ny maskinprofil.- ⇨
- I masken vises en ny maskinprofil.
- 6.
- Konfigurer parametrene som vist i de følgende skridt.
- 7.
- "Arbejdsfunktion" -> "Sektionsaktivering"
- 8.
- "Protokol" - "ASD"
- 9.
- "Redskabstype" -> Vælg det redskab, du arbejder med.
- 10.

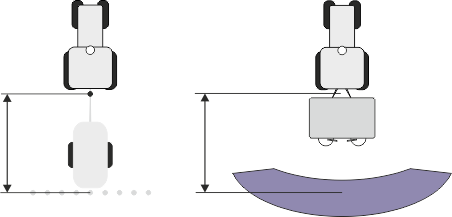

- "Traktor<-->Arbejdspunkt" - Indtast her afstanden mellem traktorens påhængningspunkt og arbejdspunktet.
- 11.
- "Forskydning V/H" - parametret tjener til at indstille geometrien på asymmetriske apparater. Indtast her, hvor meget arbejdsbreddens midte er forskudt. Indtast en positiv værdi ved en forskydning mod højre og en negativ værdi ved en forskydning mod venstre.
- 12.
- "Arbejdsbredde" - Den arbejdsbredde der er indstillet i computeren.
- 13.
- "Antal sektioner" - Det antal sektioner, der er indstillet i computeren.
- De enkelte sektioners bredde, som er indstillet i computeren.
- Tilbage.
- Aktiver maskinprofil.Videre fremgangsmåde
Du har indrettet den serielle grænseflade. Nu skal terminalens applikation konfigureres.
I applikationen TRACK-Leader:
- 1.
- Aktivér parametret "SECTION-Control" under "Indstillinger / Generelt".
- 2.
- Konfigurér sektionsaktivering under "Indstillinger / SECTION-Control".
- 3.
- Hent et applikationskort.
Applikationskortet kan hentes på to måder:
- ▪
- Som shp-fil, i applikationen TRACK-Leader.
- ▪
- Som del af en ISO-XML-opgave, hvis du anvender applikationen ISOBUS-TC og et markstyringskartotek.
Flere oplysninger hertil findes i betjeningsvejledningen til TRACK-Leader og ISOBUS-TC.
