Konfigurering af hældningsmodul "GPS TILT-Module"
Fremgangsmåde
- þ
- Hældningsmodul „GPS TILT-Module“ er tilsluttet.
- þ
- Traktoren står på plan undergrund.
- þ
- Driver for ekstern ME-LightBar er deaktiveret.
- 1.
- Hvis der er tilsluttet ekstraenheder (f. eks. ME-Lightbar) på kablet mellem terminalen og hældningsmodulet, skal disse afbrydes. Hældningsmodulet skal være direkte forbundet med terminalen. Efter hældningsmodulet er konfigureret, skal disse ekstraenheder tilsluttes igen.
- 2.
- Mål afstanden mellem GPS modtager og jordoverfladen.
- 3.
- Tænd for terminalen.
- 5.

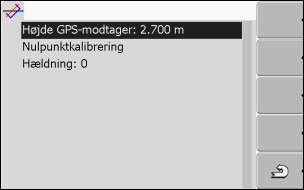

- Indtast afstanden mellem GPS-modtager og jordoverfladen i linjen "Højde GPS-modtager".
- 6.
- Placer traktoren på et kendt plant areal.
- 7.
- Klik på linjen "Nulpunktkalibrering".
- ⇨
- Hældningsmodulets position på plan undergrund kalibreres.
- ⇨
- Efter kalibreringen vises vinkel 0 i linjen "Hældning". Ved hver hældning af traktoren ændres den viste vinkel.
- 8.
- Gentilslut alle ekstraenheder, du har afbrudt for konfigurationen.
