Konfigurering af tastfordeling på joystik

Terminalen giver mulighed at forbinde funktionerne i en ISOBUS-jobcomputer på joystikkets knapper. Dertil skal ISOBUS-jobcomputeren og joystikket opfylde kravene i Auxiliary-2-specifikationen fra ISOBUS-standard.

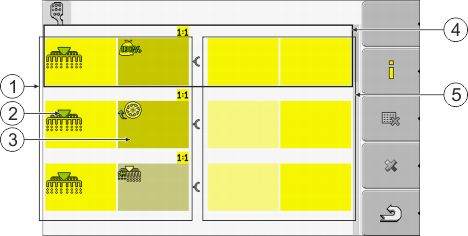

MAA_Auxilary 2_ECU

Valg af funktion

	Område med tilgængelige funktioner		Markør
	Symbol på ISOBUS-jobcomputer		Område til tastallokering
	Symbol for funktion

MAA_Auxilary 2_MFG

Tastallokering Ved eksempel af multifunktionsgreb (MFG) fra Müller-Elektronik

	LED-farve (position af kontakt i siden på multifunktionsgrebet)		Version af multifunktionsgreb
	Tasten, der har fået tildelt en funktion		Softwareversion af multifunktionsgreb
	Andre taster

Funktionssymbol	Betydning
	Oplysninger vedr. versionen
	Sletter alle allokeringer
	Sletter den markerede allokering
	Bekræfter alle allokeringer

Fremgangsmåde

Således aktiveres driveren i denne funktion:

1.: Skift til masken "Driver":
| Service | Driver

2.: Aktiver "Auxiliary 2" i driver "Auxiliary2".

3.: - Genstart terminalen.

Fremgangsmåde

Således konfigureres tastfordelingen:

þ: Joystick og ISOBUS-computer er tilsluttet og understøtter protokollen "Auxiliary 2"

þ: Du har aktiveret driveren "Auxiliary2".

1.: Skift til joystickets konfigurationsmaske:
| Service | |

⇨: Følgende maske fremkommer:

⇨: Hvilke symboler der fremkommer her, afhænger af softwaren i den tilsluttede ISOBUS-jobcomputer. Dette er kun et eksempel.

2.: - Vælg den funktion, du vil allokere til tasten.

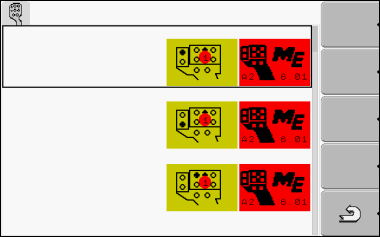

⇨: Følgende maske fremkommer:

⇨: Maskens indhold afhænger af softwaren i det tilsluttede joystick.

3.: Vælg hvilken tast der skal allokeres til den valgte funktion. Dette er kun et eksempel.

4.: - Afslut masken.

5.: - Genstart terminalen.

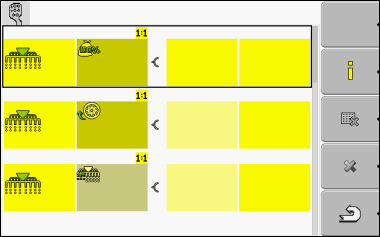

⇨: Efter genstart fremkommer masken med en oversigt over allokeringer.

⇨: Når masken ikke fremkommer, åbnes applikationen Service.

6.: Bekræft meddelelsen "Bladr til slut."

7.: Bladr med drejeknappen helt ned i listen.

⇨: På højre side fremkommer følgende symbol i grønt:

8.: - Bekræft allokeringerne. Allokeringerne skal bekræftes igen efter hver genstart.

⇨: Allokeringen er afsluttet og maskinen kan betjenes med joysticket.
