Konfigurace uspořádání zařízení

Uspořádání zařízení uvádí, ze kterých ISOBUS jobrechnerů terminál nahrává geometrii připojených zemědělských zařízení. Geometrii potřebujete k výpočtu polohy všech částí pomocí signálu GPS. Jen tak lze zajistit přesné paralelní vedení a ovládání sekcí.

Zařízení je třeba uspořádat od přední do zadní části sestavy ve směru jízdy.

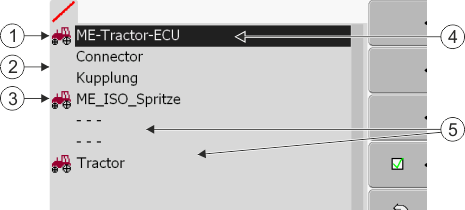

	Tractor-ECU na terminálu.		Název jobrechneru
	Konektory mezi aplikací „ME-Tractor-ECU“ a „ME_ISO_Spritze“. Geometrie těchto zařízení se přenáší do aplikace SECTION-Control.		Ne všechna zařízení na seznamu se propojují. Jobrechnery, které neobsahují žádné relevantní geometrie, lze odpojit. Na obrázku byl odpojen jobrechner „Tractor“, protože geometrie traktoru se přebírá z aplikace Tractor-ECU terminálu.
	ISOBUS jobrechner „ME_ISO_Spritze“

Postup

Takto nastavíte uspořádání zařízení v případě, že nepoužíváte aplikaci ISOBUS-TC:

þ: Všechny ISOBUS jobrechnery jsou připojeny k systému ISOBUS.

1.: Otevřete aplikaci ISOBUS-TC.

2.: – Otevřete obrazovku s uspořádáním zařízení.

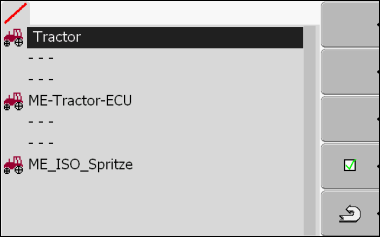

⇨: Zobrazí se následující obrazovka:

⇨: Seznam uvádějící všechna připojení zařízení ISOBUS. Mezi zařízením se zobrazí jeho konektory.

3.: - Stiskněte otočný kruhový ovladač na nejvyšším řádku a vyberte zařízení. Pokud používáte terminál ME, ke kterému je připojen přijímač GPS, nastavte v nejvyšším řádku aplikaci „ME-Tractor-ECU“. Pokud geometrii obsahuje jiný terminál nebo jobrechner traktoru, můžete nastavit jej.

4.: Na druhém místě by se mělo zobrazit zemědělské zařízení, které je připojena zadní zásuvka ISOBUS zařízení. Vyberte zařízení na řádku pro druhé zařízení.

5.: Mezi zařízením již nyní musíte vybrat jen vhodný konektor. Stiskněte na řádku mezi zařízením otočný kruhový ovladač a vyberte pro každé zařízení vhodný konektor.

U jednoduchých systémů může terminál nastavit uspořádání zařízení automaticky. Může se tak stát zejména v případě, kdy terminál ME je jediným prvkem, který zachycuje geometrii traktoru (viz: Zadání polohy přijímače GPS).

V následujících případech však může být třeba nastavit uspořádání zařízení ručně:

▪: Pokud je v kabině traktoru osazen jobrechner traktoru (Tractor-ECU), ve kterém je uložena geometrie traktoru. V tomto případě musíte rozhodnout, který jobrechner Tractor-ECU v uspořádání zařízení se spojuje s ostatním zařízením: aplikací terminálu ME nebo jobrechneru.

▪: Když systém nedokáže sám uspořádat ISOBUS jobrechnery. Například v případě, kdy traktor táhne více než jeden zemědělský stroj (např. vůz s kejdou a vysévací stroj).

▪: V případě přerušení spojení s ISOBUS jobrechnerem při spouštění zakázky ISO XML. Ve většině případů se po opětovném připojení ISOBUS jobrechneru uspořádání zařízení nastaví správně.

▪: Když se při spouštění terminálu zobrazí toto chybové hlášení: „Uspořádání zařízení je nekompletní.“

▪: Když se při spuštění navigace v aplikaci TRACK-Leader zobrazí toto chybové hlášení: „Data o zařízení se stále nahrávají.“ Problém můžete vyřešit nastavením uspořádání zařízení.
