参数
名称 (Name)
虚拟作业计算机的名称。
外部控制器 (External controller)
如果您将机载集成显示器/控制器或农作物保护传感器连接到串行接口，必须在此参数中选择型号。
列表包含以下设备：
- ▪
- 可以使用 ASD 或 LH5000 协议之一通信且可以与终端通信的机载集成显示器/控制器。如果您要连接支持此协议的机载集成显示器/控制器，而它并未显示在列表中，请联系 Müller-Elektronik 并执行本章节末尾所示的步骤。
- ▪
- 可以连接到终端的串行接口的农作物保护传感器。
- ▪
- AMABUS。请注意，您需要特殊电缆以连接 AMABUS，此电缆产品编号：30322572
步骤
以下为如何更新机载集成显示器/控制器列表的步骤：
- þ
- 您已联系 Müller-Elektronik 并获得了包含安装文件的 USB 存储设备。
- þ
- Virtual ECU 应用程序已关闭。
- 1.
- 将 USB 存储设备插入终端。
- 2.
- 启动 Virtual ECU 应用程序。
- ⇨
- 将显示以下消息：是否要更新外部机载集成显示器/控制器列表？(Do you want to update the list of external on-board integrated display/controllers?)
- 3.
- 选择“是 (Yes)”以更新列表。
- 4.
- 确认。
- 5.
- 重新启动终端。
- ⇨
- 您也可以现在选择已添加的机载集成显示器/控制器。
机具类型 (Implement type)
使用此参数定义机具类型。
以下机具类型可用：
- ▪
- 播种机
- ▪
- 肥料撒播机
- ▪
- 田间喷雾机
- ▪
- 土壤耕作机
连接器类型 (Connector Type)
使用此参数定义农用机具的连接器类型。
以下连接器类型可用：
- ▪
- 未知
- ▪
- 牵引杆
- ▪
- 3 点悬挂装置
- ▪
- 3 点半悬挂装置
- ▪
- 悬挂装置钩
- ▪
- U 形夹连接装置
- ▪
- 楔式连接装置
- ▪
- CUNA 悬挂装置
- ▪
- 球型悬挂装置

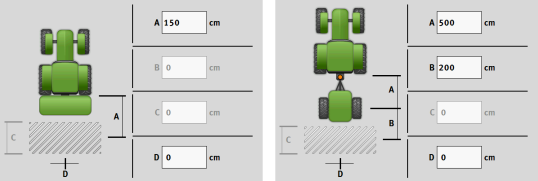

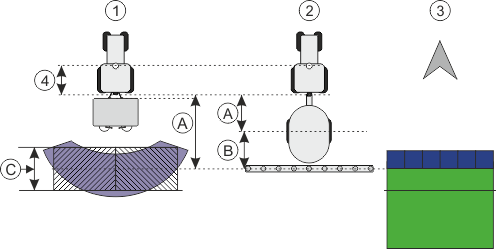

机器型号 (Machine model)
此参数影响 TRACK-Leader 中工作杆跟随箭头的方式。此配置可提高沿曲线记录喷施面积的准确度。
每次更改后，还需要调整几何数据。
可用的值：
- ▪
- “安装 (mounted)”
- 安装在拖拉机三点悬挂装置上的机具的设置。
- ▪
- “牵引 (trailed)”
- 此设置适用于拖拉机牵引的机具。操控工作杆的方式与拖拉机后面的拖车类似。
作业宽度
此参数显示为机具设置的作业宽度。
喷杆组的数量
输入可以在机具上关闭的喷杆组数量。在田间喷雾机上，它们是喷杆组阀；而在肥料撒播机或种植机/播种机上，它们可以是诸如计量装置这类的装置。
此参数用于将正确的喷杆组数量传输至 SECTION-View 模块，以便您可以手动切换喷杆组。
在屏幕上，每个喷杆组显示为工作杆的一部分。
喷杆组 (Sections)
打开一个屏幕，您可以在其中输入机具中的单个喷杆组的宽度。
TRAMLINE-View
TRAMLINE-View 包含多种参数，在使用播种机时可用于在 TRACK-Leader 中正确显示固定车辆路线。
要使用 TRAMLINE-View，必须激活“TRAMLINE-Management”许可证。
点击功能图标以调出 TRAMLINE-View：
参数：
- ▪
- “固定车辆路线配置模式 (tramline rhythm)”
- 定义要使用的固定车辆路线配置模式。
- ▪
- “作业起点 (Working Start)”
- 定义所需的田地作业起点。
- ▪
- “开始作业时使用一半的作业宽度 (Begin with half the working width)”
- 定义开始作业后是否将第一条田间行驶轨迹设置为一半的作业宽度。
