Расположение агрегатов

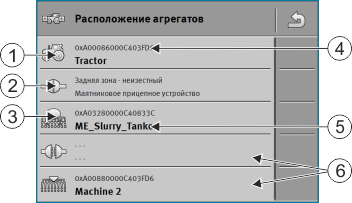

По схеме расположения устройств можно определить, из каких вычислителей ISOBUS терминал загружает геометрию подключенного сельскохозяйственного оборудования. Геометрия необходима для расчета положения всех устройств на основе GPS-сигнала. Только таким образом можно обеспечить точное параллельное вождение и управление секциями.
— связанные устройства
— отдельные устройстваВ случае простых систем терминал может автоматически определить схему расположения устройств. Прежде всего, в том случае, если геометрия трактора содержится лишь в ME-терминале.
Тем не менее, в следующих случаях придется задать схему расположения агрегатов вручную:
- ▪
- Если в кабине трактора установлен вычислитель (Tractor-ECU), в котором сохраняется геометрия трактора. В данном случае вам потребуется решить, какое приложение Traktor-ECU в схеме расположения агрегатов будет связано с прочими агрегатами: приложение ME-терминала или приложение вычислителя.
- ▪
- Если система не может самостоятельно упорядочить вычислитель ISOBUS. Если к трактору прикреплено несколько сельскохозяйственных агрегатов (например: цистерна для жидкого навоза и сеялка).
- ▪
- Если нарушается соединение с вычислителем ISOBUS при запуске задания ISO-XML. В большинстве случаев схема расположения агрегатов задается надлежащим образом при повторном подключении вычислителя ISOBUS.
- ▪
- Если при запуске терминала появляется это сообщение об ошибке: «Неполное расположение агрегатов. »
- ▪
- Если при запуске навигации в приложении TRACK-Leader появляется следующее сообщение об ошибке: «Данные прибора еще загружаются.» Настройка расположения агрегатов может устранить проблему.
Порядок действий
Задайте схему расположения устройств следующим образом, если вы используете приложение ISOBUS-TC в режиме «Стандартный»:
- þ
- Подключены все ISOBUS-вычислители и виртуальные вычислители, которые требуются для соответствующего поля.
— Откройте приложение ISOBUS-TC.- 2.
- Нажмите «Агрегаты».
- ⇨
- Появляется шаблон «Агрегаты».
— Откройте схему расположения устройств.- ⇨
- Вы вызвали шаблон с расположением устройств.
- ⇨
- Появится список со всеми подключенными к ISOBUS агрегатами. Отображаются соединительные звенья между устройствами.
- 4.
- - Нажмите на запись в верхней строке, чтобы выбрать первое устройство.
- 5.
- Во второй строке должен появиться агрегат, подключенный к ME-терминалу. Нажмите на строку с вторым устройством и выберите устройство.
- 6.
- Кроме того, необходимо выбрать подходящее соединительное звено между двумя агрегатами. Нажмите строку между соответствующими устройствами и для каждого выберите подходящее соединительное звено.
— Выйдите из шаблона, чтобы сохранить введенные данные.
