Монтаж опционального переходника

Если Вы хотите смонтировать Ваш терминал на транспортное средство без средней стойки кузова, Вы можете установить переходник на кронштейн 31322507. Этот переходник Вы можете смонтировать вокруг трубы.
▪
Переходник для систем круглых труб, для труб с диаметром в 20, 25 или 30 мм, артикульный номер: 31322508



Порядок действий



1.

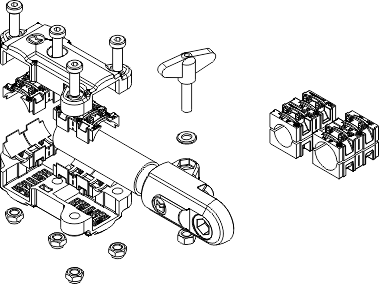

Соедините переходник винтами.
 Halter_VESA-08_Explosionsansicht
2.

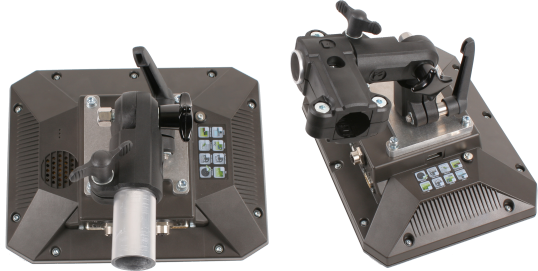

Соедините переходник с кронштейном.
 800_mit_Adapter
3.
Приведите кронштейн и переходник в желаемое положение.
4.
Проверьте, стабильно ли все смонтировано.
