Подключение камеры NQ
Порядок действий
- 1.

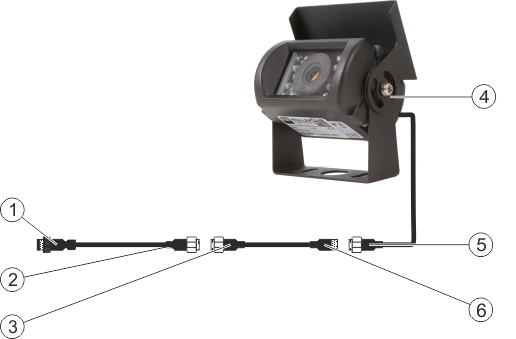

- Подключите кабели друг к другу, как показано на изображении. При этом учитывайте длину кабеля.
- 2.
- ВНИМАНИЕ! При прокладке кабеля следите за тем, чтобы кабели не перегибались, и никто не мог споткнуться о проложенный кабель.
- 3.
- Проложите кабель. Обеспечьте, чтобы кабель доставал до терминала, и не оторвался во время работы.
- 4.
- Закрепите его с помощью приложенных кабельных стяжек.
- 5.
- Закрепите камеру. Используйте для этого сверлильный кондуктор из краткого руководства в белом картоне.
- 6.
- Подключите камеру к терминалу. Используйте для этого разъем CAM.
- 8.
- Когда Вы отсоединяете кабель от терминала, используйте приложенное резиновое уплотнение, чтобы герметизировать открыто лежащий штекер.
