Configuratie van de toestellen instellen

De configuratie van de apparaten laat zien uit welke ISOBUS-jobcomputers de terminal de geometrie van elke aangesloten landbouwmachine laadt. De geometrie is nodig om aan de hand van het gps-signaal de positie van alle onderdelen te berekenen. Alleen zo zijn nauwkeurige parallelgeleiding en sectieschakeling mogelijk.

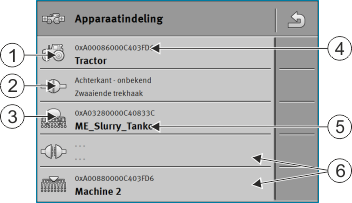

	Symbool van de tractor		ISO-naam van de tractor
	Er bestaat een verbinding tussen de tractor en de jobcomputer - verbonden apparaten		Naam van de jobcomputer
	Symbool van de ISOBUS-jobcomputer		Niet alle apparaten in de lijst hoeven verbonden te worden. - losgekoppelde apparaten

Bij eenvoudige systemen kan de terminal de apparaatindeling automatisch instellen. Vooral wanneer de ME-terminal de enige is die de geometrie van de tractor bevat.

In de volgende gevallen zou het echter nodig kunnen zijn de configuratie van de apparaten handmatig in te stellen:

▪: Als er in de cabine van de tractor een tractor-jobcomputer (Tractor-ECU) is gemonteerd waarin de geometrie van de tractor is opgeslagen. In dit geval zou u moeten beslissen welke Tractor-ECU in de configuratie van de apparaten met andere apparaten verbonden wordt: de toepassing van de ME-terminal of die van de jobcomputer.

▪: Als het systeem de ISOBUS-jobcomputer niet zelf kan configureren. Bijvoorbeeld als de tractor meer dan één landbouwapparaat trekt (bijv.: gierwagen en zaaimachine).

▪: Als de verbinding met een ISOBUS-jobcomputer onderbroken wordt terwijl er een ISO-XML-taak gestart is. In de meeste gevallen wordt de configuratie van de apparaten correct ingesteld, zodra u de ISOBUS-jobcomputer weer aansluit.

▪: Als bij het starten van de terminal deze foutmelding verschijnt: "Apparaatconfiguratie niet volledig."

▪: Als bij het starten van een navigatie in TRACK-Leader de volgende foutmelding verschijnt: "De apparaatgegevens worden nog geladen." Het instellen van de configuratie van de apparaten zou dit probleem kunnen verhelpen.

Procedure

Configureer de apparaatindeling als volgt als u de toepassing ISOBUS-TC in de modus "Standaard" gebruikt:

þ: Alle ISOBUS-jobcomputers en virtuele jobcomputers die voor een akker nodig zijn, zijn aangesloten.

1.: - Open de toepassing ISOBUS-TC.

2.: Raak "Apparaten" aan.

⇨: Het scherm "Apparaten" verschijnt.

3.: - Open de apparaatindeling.

⇨: U heeft het scherm met de apparaatindeling opgeroepen.

⇨: Een lijst met alle op ISOBUS aangesloten apparaten verschijnt. Tussen de apparaten verschijnen hun connectoren.

4.: Raak de waarde in de bovenste regel aan om het eerste apparaat te selecteren.

5.: Op de tweede plaats moet het landbouwapparaat verschijnen dat op de ME-terminal aangesloten is. Raak de regel met het tweede apparaat aan en selecteer een apparaat.

6.: Tussen beide apparaten moet u enkel nog de passende connector kiezen. Raak de regel tussen de apparaten aan en selecteer voor elk apparaat de passende connector.

7.: - Verlaat het scherm om de invoer op te slaan.
