Beschrijving van het productAansluitingen op de terminal


Aansluitingen op de terminal

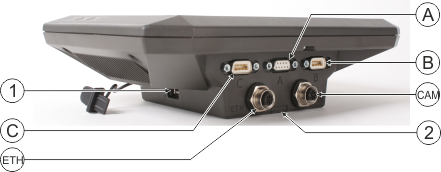

 Anschlüsse Touch800
Aansluitingen op de terminal
 1
USB-aansluiting voor:
- USB-stick
 A
Aansluiting A
CAN-bus-aansluiting voor:
- ISOBUS-basisuitrusting
- aansluiting aan de tractor-CAN-BUS.
 C
Aansluiting C
Seriële aansluiting voor:
- Gps-ontvanger
- Hellingsdetector “GPS TILT-module”
- Lightbar
 B
Aansluiting B
Zie hoofdstuk: Pinbezetting aansluiting B
 ETH
Aansluiting ETH
M12-aansluiting voor:
- Ethernet
 CAM
Aansluiting CAM
Aansluiting voor een analoge camera


 2
Vakje met de SD-kaart
