Camera NQ aansluiten
Procedure
- 1.

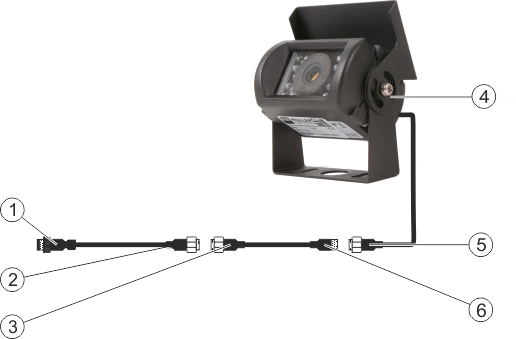

- Sluit de kabels op elkaar aan, zoals weergegeven op de afbeelding. Let hierbij op de kabellengte.
- 2.
- VOORZICHTIG! Let er bij het leggen van de kabel op dat de kabels vrij zijn van knikken en dat niemand over de gelegde kabels kan struikelen.
- 3.
- Leg de kabel. Zorg dat de kabel de terminal bereikt en tijdens het werk niet wordt losgetrokken.
- 4.
- Bevestig de kabel met de meegeleverde kabelbinders.
- 5.
- Bevestig de camera. Gebruik hiervoor de boorsjabloon uit de beknopte handleiding in de witte doos.
- 6.
- Sluit de camera op de terminal aan. Gebruik hiervoor de aansluiting CAM.
- 8.
- Gebruik als u de kabel van de terminal loskoppelt de meegeleverde rubberen afdichting om de open stekker af te sluiten.
