Kameros NQ prijungimas
Veiksmai
- 1.

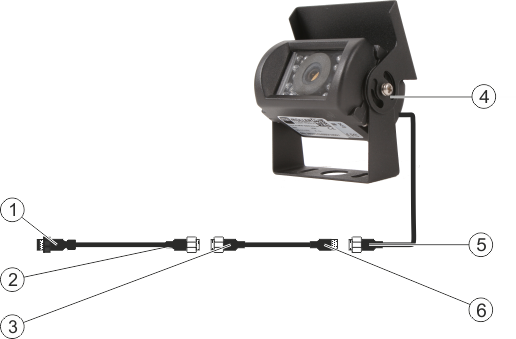

- Sujunkite kabelius, kaip parodyta iliustracijoje. Atkreipkite dėmesį į kabelių ilgius.
- 2.
- ATSARGIAI! Tiesdami kabelius pasirūpinkite, kad kabeliai nepersilenktų ir niekas negalėtų užkliūti už paklotų kabelių.
- 3.
- Paklokite kabelį. Patikrinkite, ar kabelis pasiekia terminalą ir darbo metu nebus nutrauktas.
- 4.
- Pritvirtinkite pateiktomis kabelio apkabomis.
- 5.
- Pritvirtinkite kamerą. Panaudokite balto kartono gręžimo šabloną iš trumpos naudojimo instrukcijos.
- 6.
- Prijunkite kamerą prie terminalo. Prijungimui naudokite jungtį CAM.
- 8.
- Atjungę kabelį nuo terminalo, atvirą kištuką sandariai uždenkite pateiktu guminiu sandarikliu.
