Raspored uređaja konfigurirati

Raspored uređaja pokazuje, iz kojih ISOBUS-Jobrechner-a terminal učitava geometriju priključenih poljoprivrednih uređaja. Geometrija je potrebna, kako bi se izračunao na temelju GPS signala položaj svih dijelova. Samo na taj način je moguće točno paralelno vođenje i uključivanje sekcije.

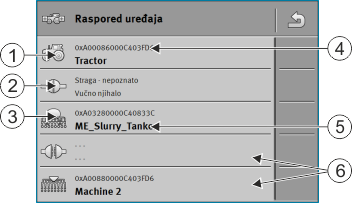

	Simbol traktora		ISO-ime traktora
	Postoji priključak između traktora i Jobrechnera – povezani uređaji		Naziv Jobrechnera
	Simbol ISOBUS Jobrechnera		Ne moraju biti povezani svi uređaji na listi. – odvojeni uređaji

U jednostavnim sustavima terminal može automatski podesiti raspored uređaja. Naročito, kada je ME-terminal jedini koji sadrži geometriju traktora.

U sljedećim slučajevima, međutim, to bi moglo biti potrebno za postavljanje rasporeda uređaja ručno :

▪: Ako je u traktorskoj kabini montiran Traktor-Jobrechner (Tractor-ECU), u kojem je pohranjena geometrija traktora. U tom slučaju morate odlučiti, koji se Traktor-ECU u rasporedu uređaja povezuje s drugim uređajima: aplikacijom ME-Terminal-a ili Jobrechner-a.

▪: Ako se sustav ISOBUS-Jobrechner-a ne može sam odrediti. Na primjer, ako traktor vuče više od jednog poljoprivrednog uređaja (npr.: kola za gnojivo i sejačica).

▪: Ako se veza s ISOBUS-Jobrechner-om prekinula, tijekom pokretanja ISO-XML-naloga. U većini slučajeva raspored uređaja se pravilno postavi, čim se ponovo priključi ISOBUS-Jobrechner.

▪: Ako se kod pokretanja terminala pojavljuje ova poruka o grešci: „Raspored uređaja nepotpun.“

▪: Ako se na početku navigacije u TRACK-Leader pojavljuje sljedeća poruka o grešci: „Podaci uređaja se još učitavaju.“ Podešavanje rasporeda uređaja može otkloniti problem.

Postupak

Ovako konfigurirate raspored uređaja kada upotrebljavate aplikaciju ISOBUS-TC u načinu rada „Standardno”:

þ: Priključeni su svi ISOBUS Jobrechneri i virtualni Jobrechneri potrebni za polje.

1.: – Otvorite aplikaciju ISOBUS-TC.

2.: Dodirnite „Uređaji”.

⇨: Pojavljuje se maska „Uređaji”.

3.: – Otvorite raspored uređaja.

⇨: Vi ste pozvali masku s rasporedom uređaja.

⇨: Pojavit će se lista sa svim priključenim uređajima na ISOBUS. Između uređaja pojavljuju se njihovi konektori.

4.: Dodirnite unos u gornjem redu, za odabir prvog uređaja.

5.: Na drugom mjestu treba se pojaviti radni uređaj, koji je priključen na ME-Terminal. Dodirnite red s drugim uređajem i odaberite jedan.

6.: Između ta dva uređaja samo trebate odabrati odgovarajući konektor. Dodirnite redak između uređaja i za svaki uređaj odaberite odgovarajući konektor.

7.: – Napustite masku da biste spremili unose.
