Montaža i instalacijaPričvrstiti terminal u kabini vozilaMontirati opcionalni adapter


Montirati opcionalni adapter

Ako želite montirati Vaš terminal u vozilo bez B-stuba, možete montirati adapter na držač 31322507. Ovaj adapter se može montirati oko cijevi.
▪
Adapter za sustave okruglih cijevi, za cijevi s promjerom od 20, 25 ili 30mm, broj artikla: 31322508



Postupak



1.

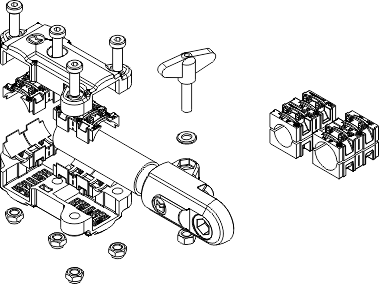

Navijte adapter zajedno.
 Halter_VESA-08_Explosionsansicht
2.

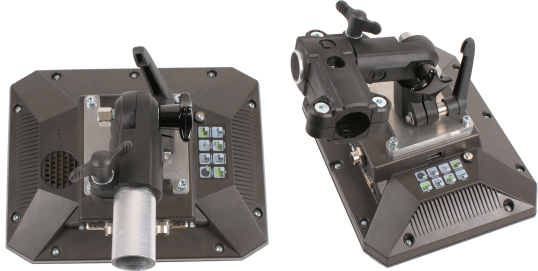

Spojite adapter s držačem.
 800_mit_Adapter
3.
Nanesite držač i adapter u željeni položaj.
4.
Provjerite da li je sve montirano stabilno.
