Parametar
Naziv
Naziv virtualnog Jobrechnera.
Vanjsko glavno računalo
Ako na serijsko sučelje spojite glavno računalo ili senzor za agronome, onda u ovim parametrima morate odabrati odgovarajući model.
Popis obuhvaća sljedeće uređaje:
- ▪
- Glavna računala koja mogu komunicirati preko jednog od protokola ASD ili LH5000 i koji su uz to sposobni komunicirati s terminalom. Ako želite priključiti glavno računalo koje podržava te protokole, ali nije prikazano na popisu, kontaktirajte s tvrtkom Müller-Elektronik i provedite korak s kraja ovog poglavlja.
- ▪
- Senzori za agronome koji se mogu priključiti na serijsko sučelje terminala.
- ▪
- AMABUS. Imajte na umu da vam je za priključak AMABUS‘-a potreban specijalni kabel, broj artikla: 30322572
Postupak
Ovako se ažurira popis glavnog računala:
- þ
- Kontaktirali ste Müller-Elektronik i dobili USB štapić s instalacijskim datotekom.
- þ
- Aplikacija Virtual ECU je zatvorena.
- 1.
- Umetnite USB-memorijski štapić u terminal.
- 2.
- Pokrenite aplikaciju Virtual ECU.
- ⇨
- Pojavljuje se sljedeća poruka: „Želite li ažurirati popis vanjskih glavnih računala?“
- 3.
- Odaberite „Da“ kako bi se popis ažurirao.
- 4.
- Potvrdite.
- 5.
- Ponovno pokrenite terminal.
- ⇨
- Sada možete izabrati i dodano glavno računalo.
Vrsta uređaja
Ovaj parametar koristite da biste odredili vrstu poljoprivrednog radnog uređaja.
Postoje sljedeće vrste uređaja:
- ▪
- Sijačica
- ▪
- Raspršivač gnojiva
- ▪
- Prskalica
- ▪
- Obrada tla
Vrsta spojke
Upotrijebite ovaj parametar da biste odredili vrstu spojke radnog uređaja.
Postoje sljedeće vrste spojki:
- ▪
- nepoznato
- ▪
- Vučno njihalo
- ▪
- Izvučeno u 3 točke
- ▪
- Ugrađeno u 3 točke
- ▪
- Ovjesna kuka
- ▪
- Glava vilice
- ▪
- Ovjesni jezičak
- ▪
- Vučna čeljust
- ▪
- Kuglasta glava
Model stroja
Ovaj parametar utječe na to kako radna greda u TRACK-Leaderu prati strelicu. Konfiguracija omogućuje precizniji zapis obrađenih površina u krivuljama.
Nakon svake izmjene morate također prilagoditi geometriju.
Moguće vrijednosti:
- ▪
- „ugrađeni“
- Postavka za poljoprivredne radne uređaje koji su dograđeni na priključku s tri točke traktora.
- ▪
- „vučeni“
- Postavka za poljoprivredne strojeve koje vuče traktor. Radna greda se vodi kao i prikolica iza traktora.
Radna širina
Ovaj parametar pokayuje postavljenu radnu širinu uređaja.
Broj sekcija
Upišite ovdje, od koliko se isključivih sekcija sastoji stroj. Kod prskalice za polje to su ventili sekcija, kod raspršivača gnojiva ili sijačice to mogu, primjerice, biti uređaji za doziranje.
Ovaj parametar služi zato, da se prenese pravilan broj sekcija na modul SECTION-View tako da se mogu sekcije ručno uključivati.
Svaka se sekcija pojavljuje kao jedan dio radne grede u radnoj maski.
Sekcije
Otvorite masku, u koju možete unijeti, koliko je široka svaka sekcija stroja.

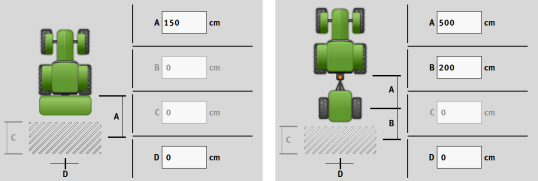

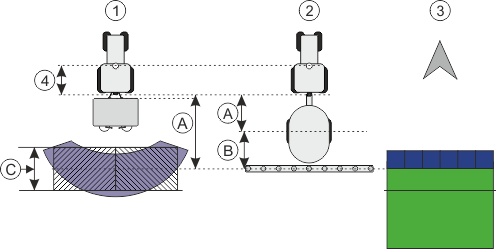

Geometrija
Geometrija obuhvaća niz dimenzija koje pomažu ispravnom prikazu zaprege vozila u TRACK-Leaderu i određivanju njegovog položaja.
Dodirnite simbol funkcije za pozivanje geometrije:
TRAMLINE-View
TRAMLINE-View sadrži parametre koji se mogu primijeniti za pravilno prikazivanje voznog traga sijačice u TRACK-Leaderu.
Za uporabu aplikacije TRAMLINE-View potrebno je aktivirati licencu za „TRAMLINE-Management“.
Za pozivanje TRAMLINE-Viewa dodirnite simbol funkcije:
Parametar:
- ▪
- „Ritam voznih tragova“
- Definira ritam voznih tragova s kojima se radi.
- ▪
- „Početak rada“
- Definira na kojem mjestu na polju započinjete s radom.
- ▪
- „Početak pola radne širine“
- Određuje hoćete li prvi prijelaz nakon što počnete raditi napraviti samo s pola radne širine.
