Anbau- und Bedienungsanleitung - Priključiti kameru NQ

Upute za uporabu i ugradnju

Priključiti kameru NQ

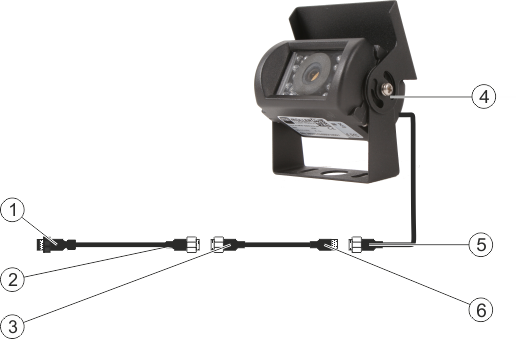

Kamera NQ - Anschluss an Touch1200 - 3030249400

Kamera s adapter kabelom

	Utikač za priključak na terminal. Priključak CAM		Kamera
	Priključak na adapter kabel		Utikač za kameru
	Priključak na produžni kabel		Priključak na utikač kamere

Postupak

1.: Spojite kabele međusobno, kao što je prikazano na slici. Imajte na umu duljinu kabela.

2.: OPREZ! Pri postavljanju kabela pobrinite se, da kabeli ne čine mjesta savijanja i da se nitko ne može spotaknuti o postavljene kabele.

3.: Postavite kabel. Uvjerite se, da kabel doseže terminal i da se tijekom rada ne otrgne.

4.: Pričvrstite s priloženim kabelskim spojnicama.

5.: Pričvrstite kameru. Koristite ovaj predložak bušenja iz kratkih uputa u bijeloj kutiji.

6.: Priključite kameru na terminal. Koristite pritom priključak CAM.

7.: Aktivirajte kameru.

8.: Ako odvojite kabel od terminala, koristite priloženu gumenu brtvu, za brtvljenje izloženog utikača.
