Applikacija Tractor-ECUUpravljanje profilima traktora


Upravljanje profilima traktora

Profili traktora služe za spremanje važnih svojstava o terminalu na traktoru na kojemu je montiran terminal.


Za Vas to ima sljedeće prednosti:
▪
Terminal možete koristiti na više traktora. Svaki put kada promijenite traktor, možete aktivirati odgovarajući profil traktora.
▪
Čak i ako je terminal montiran uvijek na jednom traktoru, možete za taj jedan traktor kreirati više profila.


Možete koristiti od 1 do 31 profil traktora.
Količina profila traktora ovisi o većem broju čimbenika:
▪
Svrha terminala:
–
Ako ugradbeni uređaj uključujete ručno ili ako koristite ugradbeni uređaj kod kojega centimetri nisu važni, onda je dovoljan jedan traktorski profil po traktoru.
–
Ako ne koristite TRACK-Leader ni SECTION-Control, onda možda ne trebate traktorske profile.
▪
Poželjna preciznost:
–
Ako radite sa SECTION-Controlom i ISOBUS sijačicama odn. prskalicama, onda je važan razmak između GPS prijamnika i spojke. Stoga trebate jedan profil u kojemu u geometriji mjerite razmak do donjeg cilindra i jedan profil u kojemu mjerite razmak do vučnog njihala.
▪
Broj traktora s različitom opremom i s različitim geometrijama.


Kod samohodnih strojeva (npr. prskalice) trebate koristiti profil traktora sa sljedećim postavkama:
▪
Parametar „Veza s ISOBUS-TC?“ – provjerite je li parametar ispravno postavljen.
▪
Parametar „Brzina“
–
GPS prijamnik – ako je na terminal priključen jedan GPS prijamnik koji služi određivanju brzine.
–
Senzor kotača, radarski senzor preko CAN-a – ako je na razdjelnik signala ISOBUS Jobrechnera spojen jedan senzor brzine, preko ove postavke možete koristiti prikaz brzine za Tractor-ECU.
▪
Geometrija: Kod samohodnih strojeva geometrija se u pravilu unosi u Jobrechner prskalice. Zbog toga ne trebate u Tractor-ECU unositi razmake.

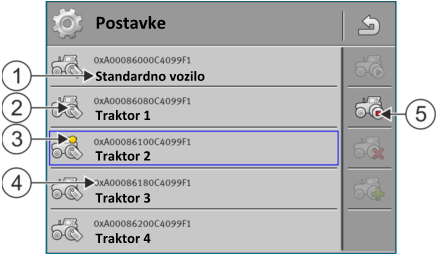

 1
Naziv traktorskog profila
 4
ISO-ime traktorskog profila
(brojevi u sredini razlikuju se kod profila)
 2
Simbol traktora
 5
Simboli funkcije.
Ako je aktiviran barem jedan traktorski profil, pojavljuje se simbol za zaustavljanje.
 3
Stanje traktorskog profila:
zelena = profil je aktiviran;
žuta = profil se ponovno aktivira nakon novog pokretanja terminala.




Simbol funkcije
Funkcija
 Speedsource_Intern neu
Izrađuje se novi traktorski profil.
 Speedsource_Intern start
Aktivira se označeni traktorski profil.
 Speedsource_Intern stop
Deaktivira se traktorski profil.
 Speedsource_Intern edit
Pozivaju se parametri pohranjeni u traktorskom profilu.
 Speedsource_Intern löschen
Briše se traktorski profil.



Postupak



1.
 Tecu – Otvorite aplikaciju Tractor-ECU.
2.
Dodirnite „Postavke“.
⇨
Pojavljuju se postojeći traktorski profili.
⇨
Ako je aktiviran jedan traktorski profil, onda je većina simbola funkcije neaktivna.
3.
Na jednoj stranici može se pojaviti maksimalno pet traktorskih profila. Da biste druge vidjeli, prstom prijeđite odozgo prema dolje preko zaslona.
4.
Za obrađivanje traktorskog profila ili za kreiranje novog traktorskog profila, morate najprije deaktivirati aktivirani traktorski profil.
