Seadmete järjestuse konfigureerimine

Seadmete järjestuse näitab, millisest ISOBUS-juhtseadisest laadib terminal ühendatud põllumajandusseadmete geomeetrilised andmed. Geomeetrilisi andmeid kasutatakse GPS-signaali alusel kõigi osade asendi arvutamiseks. Ainult nii saab kasutada täpset paralleeljuhtimist ja osalaiuste aktiveerimist.

	Traktori sümbol		Traktori ISO-nimi
	Ühendus traktori ja juhtseadise vahel on olemas – ühendatud seadmed		Juhtseadise nimi
	ISOBUS-juhtseadise sümbol		Loendi kõiki seadmeid ei tule ühendada. – eraldiseisvad seadmed

Lihtsate süsteemide korral seadistab terminal seadmete järjestuse automaatselt. Eelkõige juhul, kui traktori geomeetrilised andmed paiknevad ainult ME-terminalis.

Järgmistel juhtudel võib siiski vaja olla seadmete järjestus käsitsi seadistada.

▪: Kui traktorikabiini on paigaldatud traktori juhtseadis (Tractor-ECU), kus on salvestatud traktori geomeetrilised andmed. Sel juhul peate otsustama, kumb Traktor-ECU seadmete järjestuses muude seadmetega seotakse: ME-terminali rakendus või juhtseadise rakendus.

▪: Kui ISOBUS-juhtseadise süsteem ei saa automaatselt seadistuda. Näiteks on traktori haagises mitu põllumajandusseadet (nt vedelsõnnikulaotur ja külvimasin).

▪: Kui ISO-XML-tellimuse käivitamise ajal katkeb ühendus ISOBUS-juhtseadisega. Tavaliselt seadistatakse seadmete järjestus õigesti kohe, kui lülitate ISOBUS-juhtseadise uuesti sisse.

▪: Kui terminali käivitamisel kuvatakse see tõrketeade: „Seadmete järjestus pole täielik.“

▪: Kui navigeerimise alustamisel kuvatakse rakenduses TRACK-Leader järgmine tõrketeade: „Seadmeandmeid laaditakse alles.” Probleemi võib saada lahendada seadmete järjestuse seadistamisega.

Toimingud

Kui kasutate rakendust ISOBUS-TC režiimis „Standardne”, saate seadmete järjestust järgmiselt konfigureerida.

þ: Kõik ISOBUS-juhtseadised ja virtuaalsed juhtseadised, mida põllu jaoks vajatakse, on ühendatud.

1.: – Avage rakendus ISOBUS-TC.

2.: Puudutage valikut „Seadmed”.

⇨: Ilmub kuva „Seadmed”.

3.: – Avage seadmete järjestus.

⇨: Olete avanud riistvarakonfiguratsiooni kuva.

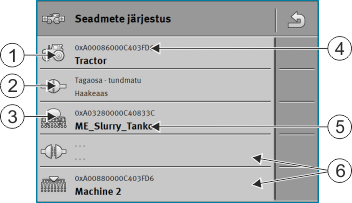

⇨: Kuvatakse kõigi ISOBUS-iga ühendatud seadmete loend. Seadmete vahel kuvatakse nende pistmikud.

4.: Puudutage kirjet kõige ülemises reas, et valida esimene seade.

5.: Teisel kohal peab olema tööseade, mis on ühendatud ME-terminaliga. Puudutage rida teise seadmega ja valige üks välja.

6.: Nüüd tuleb seadmete vahel valida veel sobivad pistmikud. Puudutage rida seadmete vahel ning valige iga seadme jaoks sobiv pistmik.

7.: – Sisestatud andmete salvestamiseks lahkuge kuvalt.
